slobodan

MinimOSD MAVlink

22 posts in this topic

Сей у меня в руках 10 долларовая Mini OSD, отличная штуковина судя по функционалу, особенно радует цена в наше непростое время, малые размеры и вес ..Хочу открыть тему для использования этой OSD на самолетах, ее возможное расширение и адаптация, прошивки, подключение GPS и датчиков тока.

Edited by slobodan

Share this post


Link to post
Share on other sites

MinimOSD

Share this post


Link to post
Share on other sites

Спасибо Кирилл, что поправили. :D ;) , хочу добавить, что многие разработчики "железа" перешли в клан мультироторных систем, прогресс в этой сфере развивается семимильными шагами, цена на контроллерры стала заметно падать, а функционал расти. Тут совершенно законно появилось желание "вырезать" полезные конфигурации для самолетов. Хотелось в этой ветке развить эту тему..

Share this post


Link to post
Share on other sites

скажите, если я подаю видеосигнал с питанием с камеры на вход, он должен транслироваться на выход на не прошитом устройстве тока что распакованном? Дело в том что ФТДИ адаптер ещё в пути. Пока так проверяю.

Share this post


Link to post
Share on other sites

Да, должен. Там еще нужно перемычки спаять на обратной стороне платы. Подробно на видео Юлиана в ютюбе можно найти в инструкции по настройке APM 2.6. А в моем случае почему-то две перемычки надо было спаивать.

Edited by scales11

Share this post


Link to post
Share on other sites

Вопрос в другом. Этот осд выводит информацию на экран, а не генерирует. Т.е. Он не знает вольтаж, ампер-часы , данные гпс и тд. У меня minimOSD берет информацию с автопилота APM. А у Вас-то он откуда будет брать? Нет информации - нет показаний на экране.

Или я не правильно тему разговора понял?

Share this post


Link to post
Share on other sites
Вопрос в другом. Этот осд выводит информацию на экран, а не генерирует. Т.е. Он не знает вольтаж, ампер-часы , данные гпс и тд. У меня minimOSD берет информацию с автопилота APM. А у Вас-то он откуда будет брать? Нет информации - нет показаний на экране. Или я не правильно тему разговора понял?

Всё правильно. Но я просто пока пробую хоть что то подключить. Разъем телеметрии ещё не подключал просто. У меня cirus AIO 2.0. вот разбираюсь откуда цифровое питание подавать с i2c или сериал порта?

Share this post


Link to post
Share on other sites





Понял что не с сериала. Вопрос вытекающий - запаралелить питание можно? На I2C порту на питании уже висит GPS. На выходе 4.6Вольта. С него же паралельно можно запитать minimOSD?

Я попробовал - пошёл дымок - сразу же вырубил. Полярность проверил - правильно подавал.

Share this post


Link to post
Share on other sites

Не могу настроить переключение экранов. В настройках выбрал канал 8.Поймал 3D фикс, выводится первый экран, все показывает замечательно, но тумблер не переключает. OSD подключен через PPM, полетный контроллер CC3D.Надо ли что-то менять в настройках Open Pilota???

Share this post


Link to post
Share on other sites

Хорошо,что есть такой раздел про эти маленькие ОСД платки.Есть несколько вариантов этих платок.В частности специально разработанная для PiXhaWk .  http://www.banggood.com/ru/Minimosd-Mavlink-Flight-Contoller-Attitude-OSD-for-APM-Pixhawk-p-992327.html  Я про неё уже спрашивал у народа,правда в другом разделе. Как многие пишут,простые 5-7 долларовые ОСД, часто перегреваются и что то на них вылетает.Плюс ещё что то подпаивать на них.Вот я и прикидываю что лучше для ПиксХавка, Миним ОСД простые,или чисто для него разработанное? Именно по удобству подключения и степени надёжности? Это кто если уже пробовал в сравнении.

Share this post


Link to post
Share on other sites

Коллеги, пользует ли кто MinimOSD Micro? ее еще называют Witespy



Прислали, пока туда-сюда, тестить - сначала все работало, в какой-то момент был слабый "щелк", теперь земля на видеовходе, цифровых разъемах и обоих чипах - это одно, а земля на видеовыходе и RSSI-входе - это другое... Замыкаю их между собой - есть картинка на выходе, убираю перемычку - дисплей не видит выходной сигнал.

Кто в курсе, эемля вообще в этой схеме одна и та же для видеовхода и видеовыхода? Что там могло щелкнуть, не понимаю - вроде перемычек на плате не вижу, а через что еще можно было землю развести...

Или может у кого есть рисунок печатной платы для нее, тоже был бы благодарен. В Гугле пока не забанен, но там такая каша насчет этих плат...

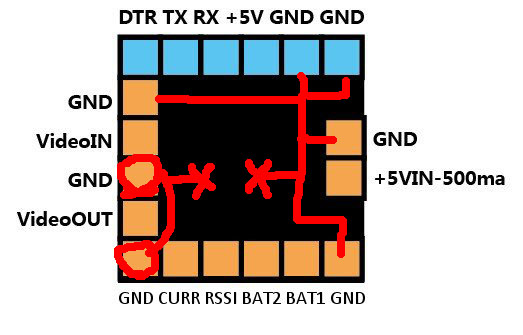

вот так теперь выглядит разводка "земли" на моей плате

post-3783-0-24571800-1450689986_thumb.jp

Edited by StrangerIV

Share this post


Link to post
Share on other sites
Кто в курсе, эемля вообще в этой схеме одна и та же для видеовхода и видеовыхода?

Отвечу сам себе - земля там одна, видимо отгорела тонкая земляная дорожка где-то под конденсатором, который стоит недалеко от видеовхода. На rcgroups подтвердили.

Edited by StrangerIV

Share this post


Link to post
Share on other sites
Добрый день, уважаемые форумчане.

Возникла необходимость сделать тренажер квадрокоптера. Имеется оригинальная наземная станция управления с закрытыми исходниками, но работающая по известному протоколу.
Для реализации симуляции планирую использовать SITL на ArduPilot и FlightGear. ArduPilot работает на протоколе MAVLink.
Соответственно необходимо сдружить мою наземку с симулятором. Для этого как мне видится необходимо использовать специальную софтину преобразующую посылки по COM порту из одного протокола в другой.

Соответственно вопрос: существуют ли уже готовые решения данной проблемы? И возможно ли написать сиё чудо самостоятельно?

Спасибо.

P.S. В программировании не очень силен, поэтому любые советы по аписанию приветствуются.




Share this post


Link to post
Share on other sites
из одного протокола в другой.
 Ок, у ArduPilot  MAVLink, а у  FlightGear какой?

Share this post


Link to post
Share on other sites



из одного протокола в другой.

 Ок, у ArduPilot  MAVLink, а у  FlightGear какой

С FlightGear насколько я понял общается система симуляции динамики полета по UDP, а как точно, не знаю. Но мне это и не важно. Главное это декодировать MAVLink телеметрию и кодировать в MAVLink управляющие пакеты.

Share this post


Link to post
Share on other sites

Если так абстрактно брать - то декодировать Мавлинк достаточно просто. Смотря что конкретно вам нужно оттуда вытащить. К примеру крен-тангаж описывает отдельное Мавлинк сообщение. Определяете его по идентификатору, парсите, и крен-тангаж у вас есть.

Share this post


Link to post
Share on other sites

Есть определенный набор параметров (около 34) который надо вытащить. В МАВЛинке они получаются в разных сообщениях. Получается можно просто по ID пропарсить нужные и вытащить параметры? Но мне также необходимо осуществлять обратныую операцию: кодировку в мавлинк управляющих сигналов.

Так как я в программировании не оч силен, могли бы Вы посоветовать, какие скрипты использовать для декодировки, если они уже есть в стандартных библиотеках мавлинка.

Edited by mrlightkeeper

Share this post


Link to post
Share on other sites
использовать SITL на ArduPilot и FlightGear

Как я понял, SITL и есть симулятор для всего комплекта ПО  ArduPilot и связки его с FlightGear. Зачем тут конверторы? Все на ПК должно работать по сетевым протоколам и без железа. Разве не так?

Edited by rw9hk

Share this post


Link to post
Share on other sites

Дошло, что вы про неизвестную наземку говорите, сорри. Там вроде есть и такое, для любого com-usb конвертора:  To use a real serial device you can use a command like this:

sim_vehicle.sh -A "--uartB=uart:/dev/ttyUSB0" --console --map

Share this post


Link to post
Share on other sites

Дошло, что вы про неизвестную наземку говорите, сорри. Там вроде есть и такое, для любого com-usb конвертора:  To use a real serial device you can use a command like this:

sim_vehicle.sh -A "--uartB=uart:/dev/ttyUSB0" --console --map

Это есть, но суть в перекодировки сообщений из одного протокола в другой и обратно

Share this post


Link to post
Share on other sites

Как обычно "суперский" материал от Юлиана, все тонкости настройки MinimOSD



Share this post


Link to post
Share on other sites

А возможно ли выводить параметры телеметрии через MinimOSD без полетного контроллера? Например, могу ли я вывести данные на OSD с помощью ардуино и датчиков (gps, гироскопа, барометра)?

Share this post


Link to post
Share on other sites
