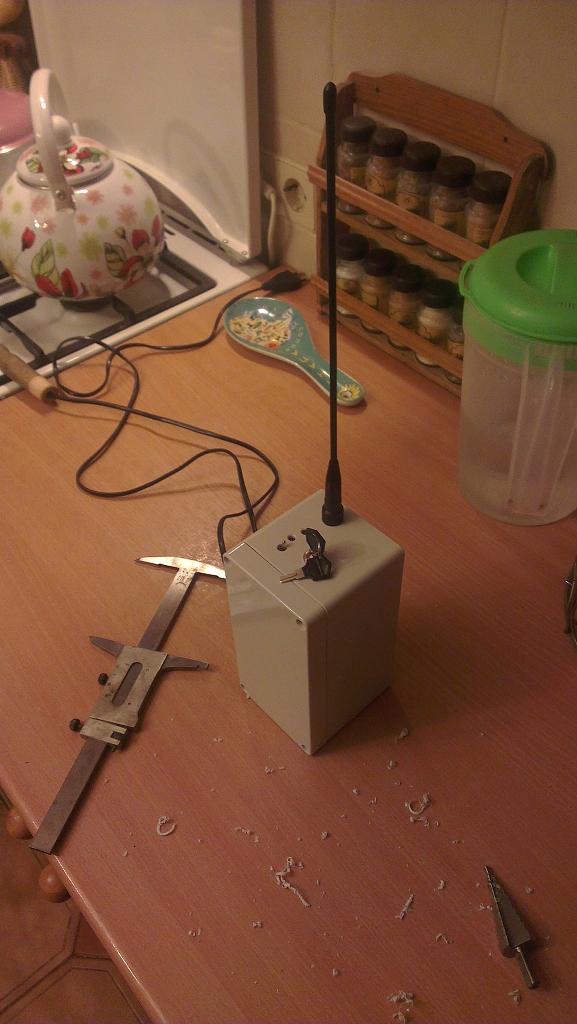

Posted October 27, 2014 Все знают с чего начинаются полеты ФПВ...Сначала пучки проводов и аккумуляторов по карманам, затем штативы с различными антеннами и т. д. -и т.п.Наконец оборудования становиться так много , что поманеньку все это начинает доставать.(выдернутые штеккера в полете или отпавший аккумулятор с приемника на штативе, переломы в проводах и кабелях) Падения аппаратов...Подключение всякой требухи застывшими на морозе пальцами и негнущимся по этой же причине проводов начинаешь вспоминать старый добрый мультфильм "крылья ноги и хвосты" Там орел говорил страусу : -Лучше день потерять .... а потом за пять минут долететь... Лень -двигатель прогресса.И вот! Я созрел на наземный комплекс управления (если так можно назвать).К тому же немного достали срывы управления на 2,4Ггц.Особенно летом. Сидя в автомобильных пробках по дороге на работу волей неволей становишся заложником, 2-3 часа туды-сюды в день эт норма...Мозг от многочисленного потока информации от рекламы и спама радиоэфира начинает поманеньку закипать,выключаешь радио и начинаешь остывать, все поманеньеку обдумывать -Что нужно от наземного оборудования... Сошелся на мнении что нужно :1-ретранслятор 2,4Ггц> 433МГц(дабы повысить надежность и удобства управления,заодно избавиться от всякой бороды на пульте который после установки бустеров становиться крайне не удобным)2- монитор для предполетной проверки и подготовки( ну и для человеков -что да как , дай посмореть....)3-черный ящик (dvr -писалка)4-ретранслятор видеоканала 1,2Ггц>5,8Ггц5-наличие дополнительных выходов НЧ (тюльпаны) и питания на очки (резерв в случае выхода из строя ретранслятора видео сигнала6-встроенное питание с зарядкой от внешнего источника7 наличие автоматического переключения между типами антенн8 простота и скорость развертывания в полевых условиях, компактность,эргономичность И вот, все что нажито непосильным трудом,начинаем запихивать все в заранее выбраные корпуса...Корпуса выбирал дооолго и упорно.Выбор пал на корпуса фирмы gianta.Крепкие качественные и глаз радуют.Корпуса есть 2-х типов(пластик) - Светло-серые и темно-серые.Я выбрал светлые.Но они дороже почти вдвое (пластик для наружного использования устойчивый к УФ излучению) Как оказалось не зря... Пластик вязкий и прочный,прекрасно поддаеться любым видам механической обработкиВ качестве встроенного монитора-старенький телевизор prology. Почему он? -Да потому что лежит без дел -эт раз...синий экран отключается из меню -эт два,наличие НЧ видео и аудио входа -три... Ну и четыре - П А К У П А Т Ь нэ нуна....!!! остальное оборудование было закуплено в прекрасном местном ФПВ магазине на нашем прекрасном форуме, в течении длительного времени по приобретению фпв опыта.Аккумы в ЛРС - банки от ноутов (типа18650)(LIiO-компактно,легко,пожаробезопасно)Аккумы в наземке- сборка из плоских паков LiiO.Долго играл в тетрис из компонентов внутри корпусов,гоняя все туды-сюды,наконец остановился...далее описывать процесс распила и продырявливания корпусов считаю бессмысленным,так что смотрите фото.Там думаю все понятно что и для чего... :rolleyes: andreilee666 and KIR like this Share this post Link to post Share on other sites
Posted October 27, 2014 Продолжение темы: KIR likes this Share this post Link to post Share on other sites
Posted October 27, 2014 (edited) ЗАРАБОТАЛА!!!! первый прием сигнала... Кто то на соседних полях летал -случайно поймал...я на том же месте летал -узнал родные места сразу же...Вот терь сижу и думаю о защищенных каналах связи.... :ph34r: Edited October 27, 2014 by zubilka484 KIR, OlegFpv and andreilee666 like this Share this post Link to post Share on other sites
Posted October 27, 2014 заодно с приемом чужого сигнала проверил на вшивость писалку dvr (black box) -остался очень довольным!!!писалка отработала на УРРА!!! управляется ИК пультом размером с брелок от автомобильной сигнализации,пристегнутым на ключ которым включается вся наземка...В роде бы все очень мобильно и удобно-а главное никаких сопель.На данный момент осталось вывести usb наружу от встроенной иглостанции и сделать площадку дляустановки наземки на штатив. Параллельно продумываю откидные солнцезащитные щечки для монитора,которые в сложенном состоянии будут закрывать и защищать матрицу монитора от ударов при транспортировке в чемодане... Share this post Link to post Share on other sites
Posted October 27, 2014 (edited) Всё очень хорошо, понравилось. :)Только ключ зачем? Edited October 27, 2014 by Bil Share this post Link to post Share on other sites
Posted October 27, 2014 Для понтофф конечно, такой же хочу уже! Share this post Link to post Share on other sites
Posted October 27, 2014 Очень порадовало, напиши модели корпусов Share this post Link to post Share on other sites

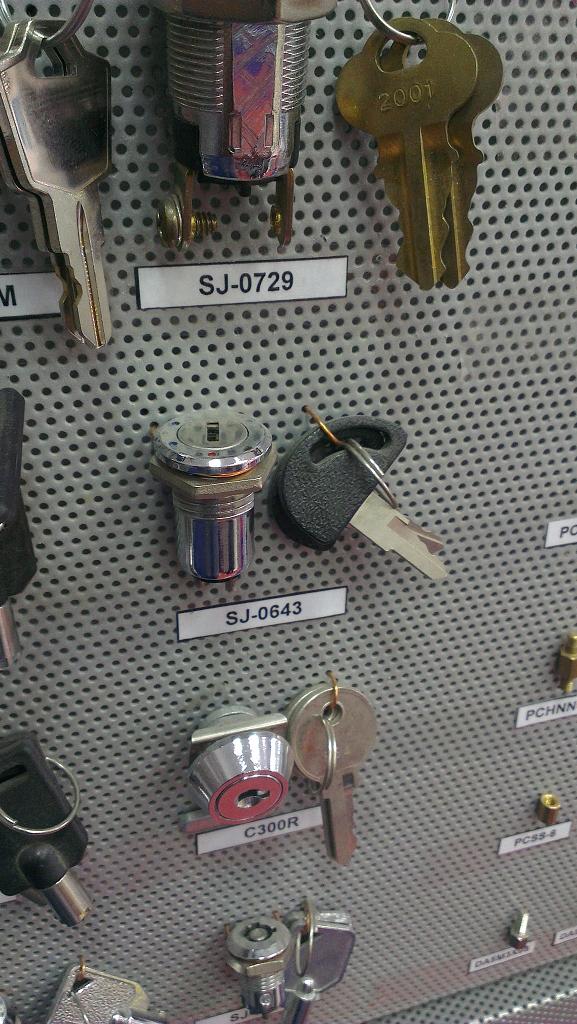

Posted October 27, 2014 Ключ-на всякий случай. Дурачков много иногда бывает вокруг, кады летаешь.А еще исключается возможность случайного включения.Ну иии... видите как всех ключ заинтересовал... :D :D :D Share this post Link to post Share on other sites
Posted October 27, 2014 ....и кондер поставить, что бы шаловливые рученки током било...если без ключа.. Share this post Link to post Share on other sites
Posted October 27, 2014 http://gainta.ru/plastik/g2xxmf/смотрите и выбирайте... я выбирал исходя из своих технических задач (условия эксплуатации,размеры и количество аппаратуры размещаемой внутри корпусов)Очень порадовало, напиши модели корпусов Share this post Link to post Share on other sites
Posted October 28, 2014 Абалденно! Супер исполнение. Два вопросаПочему не тумблеры? Посамолётней как то по моему.При полетах в мороз, все равно придется находиться на улице. Осталось добавить ретрансляцию на 5.8 и летать из теплой машины. Share this post Link to post Share on other sites
Posted October 28, 2014 Абалденно! Супер исполнение.Два вопросаПочему не тумблеры? Посамолётней как то по моему.При полетах в мороз, все равно придется находиться на улице. Осталось добавить ретрансляцию на 5.8 и летать из теплой машины.ретранслятор на 5.8 уже есть...там сверху клеверок торчит. так что полеты в мороз -из салона авто. Share this post Link to post Share on other sites
Posted October 28, 2014 ретранслятор на 5.8 уже есть Так же пользуюсь ретраслятором , а монитор только как вспомогательный для настроек, только он отдельный у меня. Share this post Link to post Share on other sites
Posted October 28, 2014 Дима, классная работа!!! Молодец!!! :)Респектищще :) Share this post Link to post Share on other sites
Posted October 29, 2014 Если кому интересно блок-схема ... как все скомутировано. Share this post Link to post Share on other sites
Posted October 29, 2014 Если кому интересно блок-схема ... как все скомутировано. Анатоолий likes this Share this post Link to post Share on other sites
Posted October 29, 2014 Подскажи какой селектор входа на сигнал на монитора стоит? Share this post Link to post Share on other sites
Posted October 29, 2014 Подскажи какой селектор входа на сигнал на монитора стоит?-простой тумблер on-off-on с фиксацией.На нем 3-и контакта,средний-на монитор,а крайние на источники сигнала -а так по моему если источников больше 2-х , то я бы остановил выбор на галетном переключателе... Share this post Link to post Share on other sites
Posted November 4, 2014 ретранслятор на 5.8 уже естьТак же пользуюсь ретраслятором , а монитор только как вспомогательный для настроек, только он отдельный у меня. Подскажите пожалуйста, какой ретранслятор вы используете? Share this post Link to post Share on other sites
Posted November 4, 2014 (edited) ретранслятор на 5.8 уже естьТак же пользуюсь ретраслятором , а монитор только как вспомогательный для настроек, только он отдельный у меня. Подскажите пожалуйста, какой ретранслятор вы используете? Можно что-то типа такого, недавно купил с другом, пока руки не доходят сделать. Меньше мощность - меньше проблем. Нашел еще такие, было бы вообще идеально, но как купить, так и не добился от продавца. Отправляли к "местному" продавцу в России, но у них только от 500 мВт и по конским цена от 3000 за комплект. Edited November 4, 2014 by reed Share this post Link to post Share on other sites
Posted November 4, 2014 ретранслятор на 5.8 уже естьТак же пользуюсь ретраслятором , а монитор только как вспомогательный для настроек, только он отдельный у меня. Подскажите пожалуйста, какой ретранслятор вы используете? Можно что-то типа такого, недавно купил с другом, пока руки не доходят сделать. Меньше мощность - меньше проблем. Нашел еще такие, было бы вообще идеально, но как купить, так и не добился от продавца. Отправляли к "местному" продавцу в России, но у них только от 500 мВт и по конским цена от 3000 за комплект. Все понял - спасибо! а вообще конечно я ступил с этим вопросом:)) только сейчас дошло - что ретраслируем ВИДЕО а не радио:))) но все равно спасибо:) Share this post Link to post Share on other sites
Posted November 5, 2014 на радио у меня отдельное изделие (на 433 МГц) ретранслятор на 5.8 уже естьТак же пользуюсь ретраслятором , а монитор только как вспомогательный для настроек, только он отдельный у меня. Подскажите пожалуйста, какой ретранслятор вы используете? Можно что-то типа такого, недавно купил с другом, пока руки не доходят сделать. Меньше мощность - меньше проблем. Нашел еще такие, было бы вообще идеально, но как купить, так и не добился от продавца. Отправляли к "местному" продавцу в России, но у них только от 500 мВт и по конским цена от 3000 за комплект. Все понял - спасибо! а вообще конечно я ступил с этим вопросом :)) только сейчас дошло - что ретраслируем ВИДЕО а не радио :))) но все равно спасибо :) Share this post Link to post Share on other sites
Posted November 5, 2014 на радио у меня отдельное изделие (на 433 МГц) ретранслятор на 5.8 уже естьТак же пользуюсь ретраслятором , а монитор только как вспомогательный для настроек, только он отдельный у меня. Подскажите пожалуйста, какой ретранслятор вы используете? Можно что-то типа такого, недавно купил с другом, пока руки не доходят сделать. Меньше мощность - меньше проблем. Нашел еще такие, было бы вообще идеально, но как купить, так и не добился от продавца. Отправляли к "местному" продавцу в России, но у них только от 500 мВт и по конским цена от 3000 за комплект. Все понял - спасибо! а вообще конечно я ступил с этим вопросом :)) только сейчас дошло - что ретраслируем ВИДЕО а не радио :))) но все равно спасибо :) Меня волновал вопрос, как транслируемое видео на 1.2 отдать на очки 5.8.. теперь я понял - что просто видео которое снято с приемника 1.2 - в маломощный передатчик на 5.8 отдаем и имеем счестье.. А вот про 433 - наверное вы меня не поняли.. или я вас. Если я Вас то - Каким образом в этой связке принимает участие изделие на 433.. Share this post Link to post Share on other sites
