Вывод показаний качества приема сигнала р/у (RSSI, УБП) на телеметрию

42 сообщения в этой теме

Да, использую RC фильтр и буфер на LM358.

Я подключился к серворазъему DATA (RSSI, +5V), оставив там только землю. Спаял проводок, где 'врезал' ЛМку и фильтр (все в SMD исполнении). Получилось удобно, весь обвес можно менять не разбирая приемника, подбирать компоненты. RC Фильтр помог избавится от резких скачков. Номиналы брал у шведа :). Но, есть мнение, что 1мкФ и 100кОм дают лучшие результаты, правда руки пока не дошли проверить.

Получилось, правда, не очень информативно: при RSSI 0%, связь таки еще есть :). УБП на приемнике начинает подмигивать несколько позже :). В полетах стараюсь не опускать RSSI ниже 10%. Мне пока хватает, но хотелось бы получить именно вывод УБП.

В процессе тестов как раз и выяснилось, что катод УБП с 'землей' в приемнике не соединен. И просто так вешать его на землю думаю опасно, но в этой теме про это молчат, к сожалению...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Сделал УБП для короны14.

В кратце так:




Полное описание там.

KIR, GanGan, slobodan и 1 другому понравилось это

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Futaba R6014FS (RSSI)

Взять RSSI можно вот с этого пина:


R6014HS так же как и FS?

Изменено пользователем Vano

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

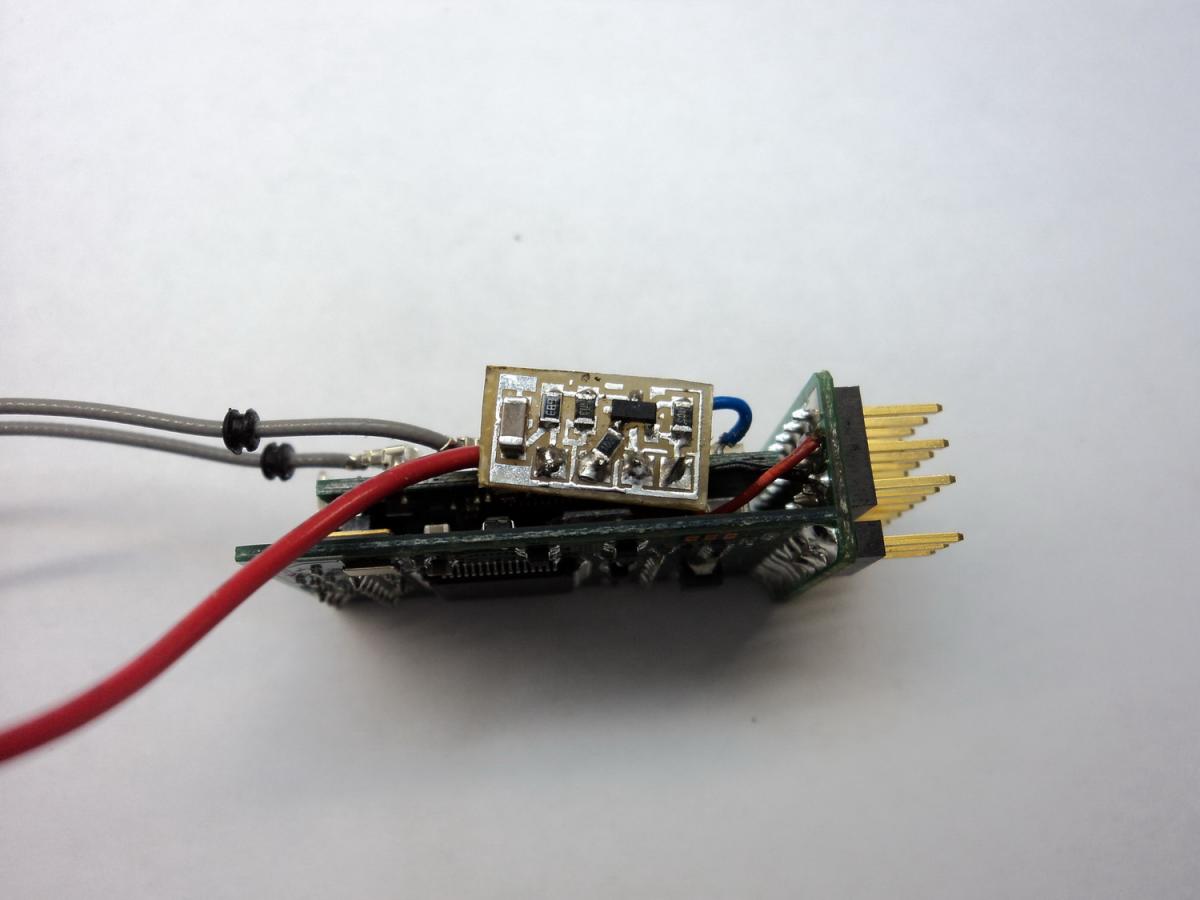

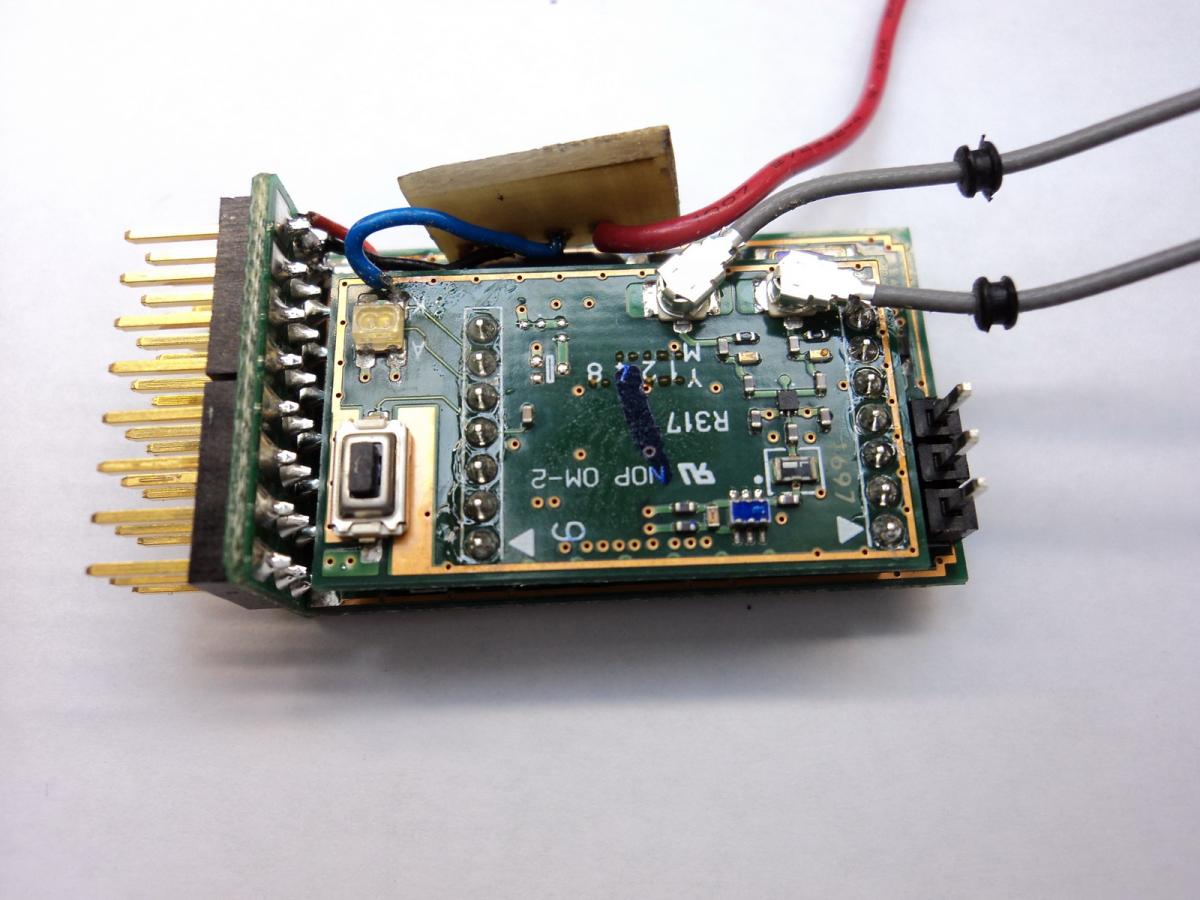

По схемам с первой страницы сделал вывод УБП из приёмника Futaba R6208SB. Подсоединил к среднему выводу разъёма TMP1 на Logger V4. Изначально при полном уровне сигнала с передатчика был  значок *, а при отсутствии сигнала  - значение 340. После прохождения визарда , стало при отсутсвии сигнала 1, при полном сигнале  100. При изменении уровня сигнала значения очень быстро меняются , наверно нужно увеличить ёмкость конденсатора до 100 мкФ. Ещё перестал мигать красный светодиод. Видимо его шунтирует входное сопротивление инвертора. Вся схема уместилась на плате размером 7х13 мм, которая была помещена в корпус приёмника.

post-1534-0-00602600-1383241328_thumb.jp

post-1534-0-96389600-1383241486_thumb.jp

post-1534-0-47056800-1383241557_thumb.jp

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Увеличивать емкость конденсатора, наверное, не стоит, так как увеличится временная константа фильтра. В сети есть онлайн калькуляторы RC фильтров, с графиками, там все хорошо видно. С предложенными параметрами время реакции должно быть в районе 0.1сек... У всех работает нормально. Со 100мкФ это будет уже в 10 раз дольше...

Может причина в другом? Как с дальностью приема?

Я уже спрашивал совета в этой ветке, у этого приемника катод красного диода с общей землей приемника не соединен, лично я не рискнул собирать УБП... Проверь как УБП влияет на дальность, и влияет ли вообще...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Там вообще интересно подсоединён красный диод. На аноде напряжение относительно земли (минус платы) 3.02 В постоянно и не меняется, а на катоде при наличие сигнала 2.8 В, а при отсутсвии сигнала 1.8 В (относительно земли(минус)). Дальность по воздуху не проверял, по земле  - без изменений. Думаю , что на дальность подсоединение (чего либо) к этим светодиодам никак не влияет, так как они имеют информативный характер (то есть контроллер в приёмнике в зависимости от уровня принимаемого сигнала подаёт импульсы с переменной скважностью, пропорциональной принятым/потеряным пакетам, на эти светодиоды). С ВЧ частью приёмника светодиоды и подаваемые на них сигналы  не связаны (подобие светодиода обращения к жёсткому диску в компе). Что меня не очень устраивает, так это инверсное отображение УБП в OSD. Должно быть при хорошем сигнале 0 битых пакетов, а при плохом 100. А у меня наоборот. Причём до прохождения визарда было * и 340, то есть надо бы в Eagle tree просто масштабировать эти значения в 0 и 100. Но я не нашёл где это сделать и решил просто пройти визард.

Изменено пользователем mistert83

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Да, я это и имел ввиду, катод с анодом перепутал просто :).

Я понимаю, что диод не должен влиять на ВЧ, просто на других форумах писали, что там надо быть аккуратными, именно по этому ставят буфер, чтоб токи напрямую с приемника не тянуть... Я вообще в электротехнике не очень... :)

На счет Eagle Tree помочь ничем не могу, извини... С другой стороны, какая разница с 1 до 100 или наоборот, после 50% битых пакетов сервы дергаться начинают и летать дальше не стоит... Ну т.е что так 50, что наоборот...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

У меня конечно была идея увеличить значение сопротивления в цепи базы транзистора, чтобы добиться и работы схемы и свечения светодиода, но дело было к концу рабочего дня и перепаивать smd не захотелось, тем более  этот светодиод на борту никому не видно. Если всё-таки дальность действительно ухудшится, то тогда буду думать дальше.

Изменено пользователем mistert83

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Хотел бы попросить схему с номиналами для УБП для Futaba R6208SB. К сожалению, с электротехникой я совсем не дружу, и в лучшем случае соберу по готовым номиналам. :)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

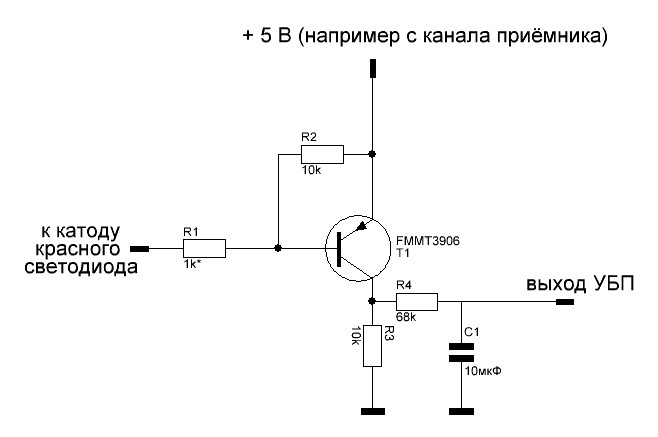

Транзистор можно взять любой  pnp  желательно в корпусе SOT-23. Я взял  c обозначением 2А , что по таблице соответсвует

FMMT3906. Ссылка на таблицу pnp транзисторов в корпусе sot23 с обозначениями

http://www.dart.ru/cataloguenew/semiconductor/html/sot-23_t.shtml

Резистор R1 можно попробовать увеличить до 5 - 10 кОм, возможно заработает красный светодиод.

post-1534-0-32877700-1383514252_thumb.jp

Изменено пользователем mistert83
kolenval и mayk1976 понравилось это

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Здравствуйте. Уважаемые , подскажите пожалуйста , нормально ли это - сделал убп для frsky v8fr. В электронике не силен , собрал все по инструкции в данной теме , аккуратно и с такими же комплектующими. При проверке тестером , все как описано : сигнал макс. 2.7 , при выкл передатчике 0.10. Подключаю к телеметрии (cyclops breeze osd) и показания такие : 2.6 (иногда чуть поболее -2.61) и при выкл передатчике 0. Это нормально ?

Спасибо !

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Помогите пожалуйста разобраться с приемником L9R от FrSky. Я не вполне понимаю, как именно используется RSSI разъем на приемнике для передачи данных об уровне сигнала, к чему он подключается? Проще говоря, имея MiniAPM V3.1+TTL 3DRobotics 3DR Radio+Minim OSD V1.1 могу ли я подключить к ардупилоту RSSI разъем L9R дабы по телеметрии отслеживать уровень сигнала от приемника?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Всем привет.



Осиливаю новый для меня автопилот RV OSD 6. Он соединен с приемником R-Link LRS 8R-S (синий, который с SBUS'ом).

У автопилота RV OSD есть RSSI вход аналоговый, у R-Link RSSI выход аналоговый. Вход RV OSD  до 3,3 в, выход R-Link  до 3,3 вольт.

Подключил - все круто: RSSI показывает.



Внимание вопрос:  Если и так все работает, то зачем нужно последовательно в цепь включать 100 кОм резистор?!



Как говорит инструкция к RV OSD - ..."резистор снимет нагрузку с приемника и увеличит дальность приема"... ну и на форуме я читал, что втыкают его

Я не врубаюсь: если воткнуть 100 кОм сопротивление - там ваще напряжение в цепи потухнет почти до нуля и RSSI'я никакого не будет.



Как быть?

Изменено пользователем scales11

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Сопротивление, включенное последовательно, ограничивает ток, а не напряжение.

Посмотрите аналогию в подключении светодиода. Там резистор ограничивает протекающий через светодиод ток :)

Василий и Chipmaster понравилось это

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

http://ed6d2efbd4d470c2a808b78d59ded183.png



Т.е. последовательно 100 кОм ставить и не заморачиваться? Хуже не будет?



Ок, так и сделаю.

Изменено пользователем scales11

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Хуже не будет?



Не будет. :-)

Изменено пользователем Chipmaster

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
