Анонсирована новая "народная" LRS от 1slon

100 posts in this topic

Производитель FPV оборудования 1slon авансировал новую LRS систему. Рабочее название проекта - "Uniband". Что в тут нового и интересного? Да много чего...

При разработке системы были поставлены следующие цели:

  • LRS должна быть максимально проста и понятна, чтобы ей смог пользоваться любой FPV пилот прямо из "коробки".  Пользователь не должен тратить время на просиживание на форумах и изучать сложные настройки "как систему заставить работать максимально эффективно". Система изначально должна быть настроена на максимальную эффективность работы, должна быть прозрачна и работать с ней должно быть легко.
  • Система должна обладать необходимым запасом мощности. Чтобы у пилота не возникало вопросов типа: "а нужно ли мне будет в будущем покупать что-то, чтобы увеличить ее мощность?", "а хватит ли ее мощности для моих целей" и т.п.
  • Система должна быть относительно недорогой.

В отличии от Dualband, который собрал в себе всю мыслимую и немыслимую функциональность и является не просто LRS, а целым комплексом с двусторонней связью, телеметрией, наземной станцией, Uniband ориентирован в первую очередь на массового, не искушенного потребителя, желающего иметь понятную, мощную, простую LRS за адекватную цену. Uniband в этом плане является логическим продолжением линейки Hobby+, но с рядом интересных особенностей и отличий.

Вот краткий перечень интересных "фишечек", которые совместно fpvc.ru было принято реализовать в новом продукте:


Передатчик

433Mhz c прыжками по частотам

Тут без сюрпризов. Основная частота управления одна.

14 пропорциональных каналов управления
Потребности пилотов растут, поэтому в LRS было принято заложить максимальное количество каналов управления, чтобы пилоты перед приобретением не мучили себя вопросом: "А хватит ли мне каналов?". Да, каналов управления однозначно хватит!
Встроенный
2 режима скорости передачи команд
У многих LRS есть проблемы с дискретностью управления, тут же пилот может выбрать - иметь максимально "быстрое" управления, или максимально "далекое".
РРМ вход любого уровня и полярности, поддержка и автоматическое определение режима Futaba 12 ch
У пилота не должна болеть голова, какую аппаратуру и какой PPM сигнал он подключил. Система достаточно умна, чтобы понять что подключено и настроиться "как правильно"
Вход для headtracker
Больная тема многих LRS - отсутствие входа хэдтрекера. С хэдтрекерами летать нынче становится модно, а большинство существующих LRS этой возможности пилотов лишают, потому что хэдтрекер в них подключить некуда. Тут будет есть куда.
14 канальный встроенный энкодер!
Что это значит? Если захотите, вам вообще не обязательно подключать к своей аппаратуре данную LRS! Достаточно подключить к LRS ваш штатный 2.4Ghz приемник, батарейку и вы больше не связаны с ней проводами. Можете спокойно управлять FPV моделью сидя в машине, можете закинуть LRS на крышу дома или разместить на дереве чтобы увеличить дальность!
Управление от джойстика через ноутбук (автоматическое определение подключения)
Да, система задумывалась максимально простой, но, несмотря на это, желающих управлять FPV моделью джойстиком такой возможности тут не лишат. В отличии от DualBand напрямую воткнуть джойстик в LRS не получится (только через ноут), однако и это хорошо!
Аналоговые входные каналы (неиспользуемые входы энкодера)
У вас старая 6 или 7ми канальная аппаратура? Вы облизываетесь, глядя на многоканальные LRS, но не видите смысла в их приобретении, потому что ваша аппаратура не позволяет задействовать все каналы управления? На аппе не хватает 3х-позиционников или крутилок? Все очень просто - идете в ближай радиомагазин, покупаете нужные вам крутилки или тумблера, ставите их на корпус передатчика LRS и ваша аппаратура апгрейдится на нужное количество каналов! Имели Futaba 7C или Spectrum DX6i заимели Futaba 14 или Spectrum DX10! Экономим деньги на приобретении многоканальной аппаратуры!
Три уровня выходной мощности, максимальная мощность 5W + режим микромощности.
Да, это "пятиватная" LRS... и с хорошим охлаждением!!! Вам много? Никто не заставляет! Три мощности на трехпозиционном тумблере (0.2-1-5W по умолчанию). Некоторые летают на 20км на 0.1W, представляете на сколько можно улететь на 5W? Я нет. Не хотите 0.2-1-5W, можно настроить любые мощности на разные положения тумблера и не бояться за свое здоровье (если боитесь).
Failsafe на все каналы
Без комментариев
Сервотестер
Удобно для тестирования работы, дальности и т.п. Для тех у кого нет его в аппаратуре - теперь будет благодаря LRS.
Зуммер
Проблемы с аккумулятором? Вы об этом услышите заранее, LRS не отключится в последний момент.
Обновление прошивки по USB
Просто обновление прошивок через USB разъем. Никаких программаторов и прочей замороченной фигни как во многих других LRS.


Приемник



Что можно ждать от приемника? Приемник он и в Африке приемник, но и тут будет ряд приятных "сюрпризов".

Выход RSSI (многофункциональный) - сейчас этим уже мало кого удивишь.
Маяк - да, вы получаете "на халяву" радиомаяк для поиска модели (все настраивается - частоты, задержки и т.п.)
Переключаемый SAW фильтр на входе - а вот эта "фишечка" мало чего скажет простому пилоту, но много чего скажет профессионалу "кто в теме". SAW фильтр позволит избавиться от дурного влияние "шумящего" оборудования и значительно улучшить уровень связи.

Вам этого мало? В заключении еще одна немаловажная "фишка", которая возможно для многих станет определяющей в выборе. Uniband будет поддерживать работу не только со своими родными приемниками! Так же поддерживаются Hobby+ (1slon) и приемники других производителей (KHA, OrangeRX). Если у вас много моделей и жаба душит приобретать 14 канальные приемники LRS от 1slon, вы сможете использовать дешевых "китайцев" с хоббикинга с меньшим количеством каналов! Это ли не манна небесная?

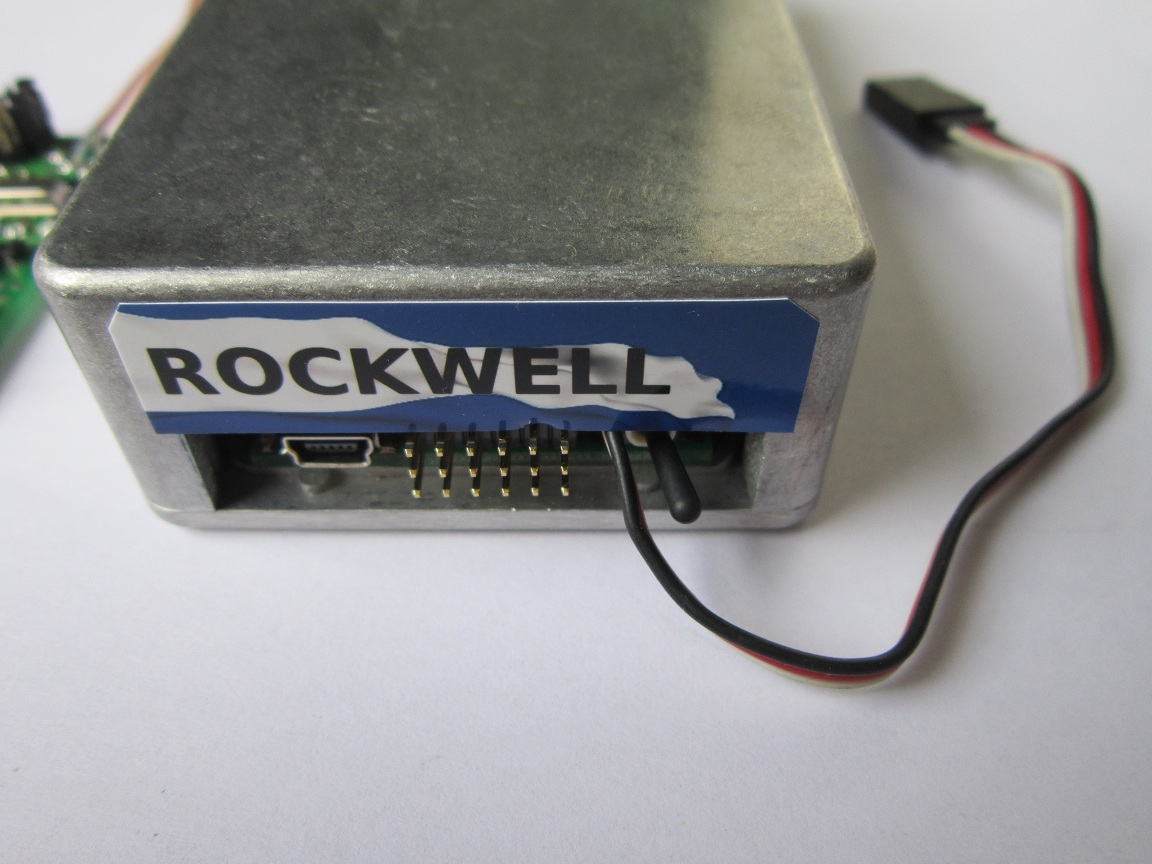

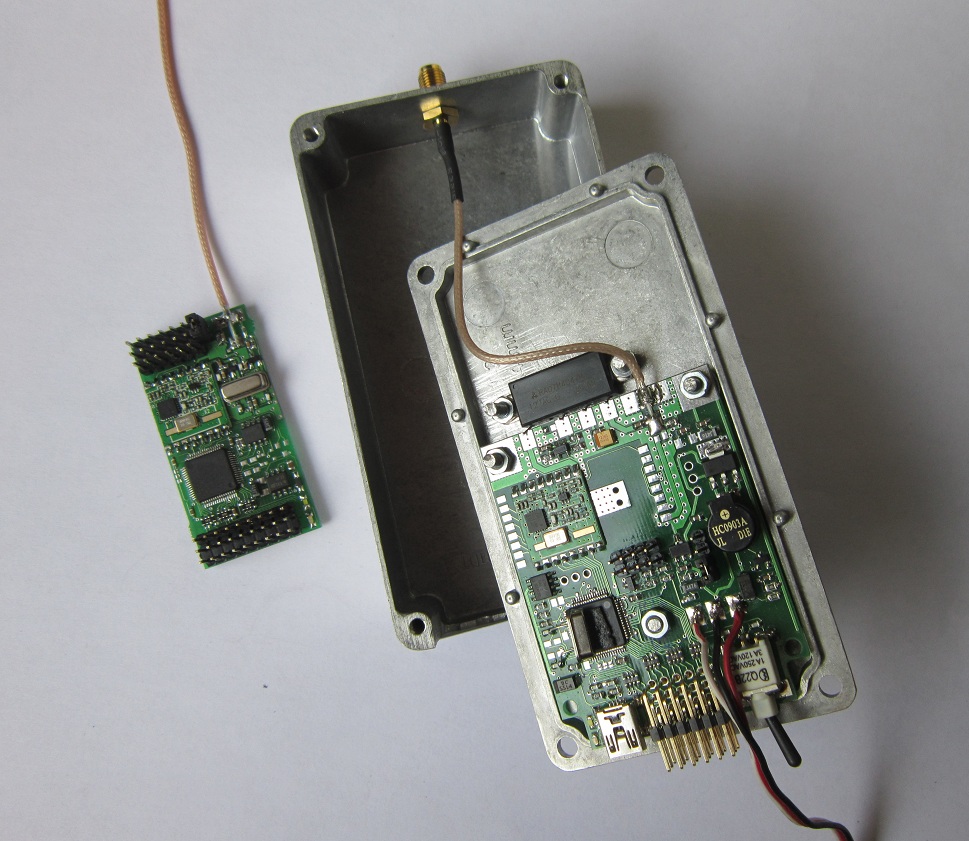

Ну и конечно фотки прототипа:









Когда ожидается? Как только, так сразу! :)

andreilee666, Slavik, Денис and 1 other like this

Share this post


Link to post
Share on other sites

Это просто песня какая-то. Неужели бывает ТАК хорошо?

Share this post


Link to post
Share on other sites

Отлично ! Если это всё так как на бумаге будит реально, я в списке на покупку если не первый то второй !

ViTALIi35 and Slavik like this

Share this post


Link to post
Share on other sites

Очень обнадеживающяя шутка!!! А если её с Таранисом скрестить то кажись это будет придел мечтаний!!! Жаль что она появится ОЧЕНЬ не скоро!!!  :(

Share this post


Link to post
Share on other sites

Еще на приемник диверсити добавить с SMA разьемами! тогда вообще песня

и еще хотябы примерные сроки появления серийной модели
! а так яв очередь, внесите в список!!!

Share this post


Link to post
Share on other sites

Однозначно буду брать.

Share this post


Link to post
Share on other sites

сколько он жрет ампер при 5 ваттах?

Share this post


Link to post
Share on other sites

Еще на приемник диверсити добавить с SMA разьемами!

Да, я тоже думал об этом, однако скрепя сердце пришлось отказаться от диверсити, чтобы система вышла по деньгам доступнее. Диверсити в Dualband (нужно хоть что-то интересного и ему оставить :)).



Отлично ! Если это всё так как на бумаге будит реально, я в списке на покупку если не первый то второй !

Ты не первый, потому что первый я :)

и еще хотябы примерные сроки появления серийной модели

Прототип уже полностью готов. Вероятные сроки появления - в лучшем случае месяца два, возможно чуть позже. В любом случае до конца этого года все должно быть.

Share this post


Link to post
Share on other sites

Несколько вопросов:

1) А почему не 868?

2) Диапазон прыжков я так понимаю 433-435? Если да, то baychi в свое время писал что это самый загаженный диапазон.

3) РССИ - это чисто РССИ или же это все-таки качество связи, т.е. соотношение РССИ к кол-ву битых пакетов?

4) Какова чувствительность приемника?

Share this post


Link to post
Share on other sites

Счастье все ближе и ближе :)

Share this post


Link to post
Share on other sites

Какова будет стоимость комплекта?

Share this post


Link to post
Share on other sites

Диапазон прыжков предполагается 400-512 Мгц, возможно будет настраиваемый пользователем.

Выход РССИ предполагается настраиваемый - как РССИ в логарифмическом виде, как РССИ в линейном виде, как % потерянных пакетов, как индикатор пропущеных пакетов.

Чувствительность - в зависимости от скорости и включенного/отключенного фильтра от -115 до -103 dbm.

PabloID, FlyFx, Денис and 1 other like this

Share this post


Link to post
Share on other sites

Тогда продукт и правда интересный получается. Будем ждать полевых испытаний.

Share this post


Link to post
Share on other sites

Даже если образец до испытаний дорастет зимой - у меня как раз к снегу должен быть готов очередной самолет - та самая Каталина с двумя моторами и почти герметичным фюзом, летать с воды на ней я не планирую - задумал для полетов со снега!

Share this post


Link to post
Share on other sites

А крутые антеннки будут?

Share this post


Link to post
Share on other sites

С такими мощностями и на сардельках долеко улететь можно!

Вообще конечно озадачили, я тут как раз выбираю себе новую систему  lrs,  а тут такой сюрприз, придется походу подождать

Share this post


Link to post
Share on other sites

С такими мощностями и на сардельках долеко улететь можно!

Вообще конечно озадачили, я тут как раз выбираю себе новую систему  lrs,  а тут такой сюрприз, придется походу подождать

Идентичная ситуация , крыло будет ждать аж до ....

Share this post


Link to post
Share on other sites

Как народ считает, что лучше - SMA разъем на приемнике или антенну припаивать? Я вот сам себе ответить пока не могу и там есть плюсы и там...

Share this post


Link to post
Share on other sites

SMA однозначно! кто сильно пожелает - можно выпаять...

Share this post


Link to post
Share on other sites

Предлагаю еще один пункт в голосовалку по виду крепления разьемов антен - мелкий разьем-защелку ВЧ, как на плате передающего модуля Спектрум\ЖР ну и всех прочих, вот как на картинке:


Share this post


Link to post
Share on other sites

какое потребление передатчика на полной мощности?

от скольких вольт питается передатчик?

Share this post


Link to post
Share on other sites

SMA однозначно! кто сильно пожелает - можно выпаять...

И потерять пару километров дальности ;)

Влади likes this

Share this post


Link to post
Share on other sites

Веса много не добавит, а антенну поменять без проблема, но вот лишний слежение - потеря в сигнала

Share this post


Link to post
Share on other sites

Предлагаю еще один пункт в голосовалку по виду крепления разьемов антен - мелкий разьем-защелку ВЧ, как на плате передающего модуля Спектрум\ЖР ну и всех прочих, вот как на картинке:



Хехе... Во-первых далеко не каждый сможет из кабеля такой толщины диполь LRS спаять, во-вторых такой кабель с защелкой не так просто достать, ну в-третьих если его делать длинным, то потери наверно в нем большие.



Если честно мне больше всего нравятся разъемы как у TSLRS:




хотя осознаю что это дорого и не практично (хрен достанешь)... :(



SMA хорошо - можно ставить антенны в крыло, приемник  в фюз, если антенну припаивать, то пользователь лишается возможности такого модульного размещения. Можно эксперементировать с антеннами (пробовать ставить разные). Припаивать/отпаивать - гемор. Есть много готовых FPV антенн с SMA разъемами от разных других систем.



SMA плохо - разъемы несколько ухудшают дальность, чуть увеличивают стоимость системы.



В целом система с неплохим запасом по дальности и думаю SMA не сильно ее ухудшит. Подумал и решил что за SMA.

Slavik, Jezz, Sergey999 and 2 others like this

Share this post


Link to post
Share on other sites



Хехе... Во-первых далеко не каждый сможет из кабеля такой толщины диполь LRS спаять, во-вторых такой кабель с защелкой не так просто достать, ну в-третьих если его делать длинным, то потери наверно в нем большие.

Спаять будет не сильно сложнее, ведь там толщина обычного провода рулевых машинок, ну оплетка...

Достать как раз просто - ХоббиКинг к нашим услугам - там аж выбор длины кабеля... Фото как раз с этого сайта.

Длинным - естественно чем короче тем лучше, но зато есть выбор!
