zubilka484

Безпроводной интерфейс для хедтрекера

13 posts in this topic

Как-то раз, прикупив хед-трекер,в нашем родном магазинчике задался вопросом:

-а зачем его вешать на провода???это же неудобно.Покурил форумы -так ничего не найдя,короче процесс пошел...

Думал, думал и наконец придумал:

Вавриант 1- ИК передатчик +ИК приемник (я от него отказался в силу массы неудобств,хотя очень дешево и реально)

Вариант 2-радиоканал (на нем и остановился)

что нам нужно?... -нам нуна передать ppm сигнал. (обычные прямоугольные импульсы-их понимает футаба и выдает хедтрекер) проще говоря нам нужен ТТЛ передатчик и ТТЛ приемник.Передатчик мы цепляем приямо на хедтрекер а приемник подключаем на тренерский порт футабы (для футабы -потому что мое тех.задание относится к ней. Но могет и не только для футабы-только нуна изучить формы и полярность импульсов.Если полярность импульсов будет обратной-не отчаивайтесь.Выход есть -сварганить инвертор на операционном усилителе)Итак, что я имею на данный час:post-534-0-94590100-1414624761_thumb.jpg

Cварганил побыренькому дабы убедиться в правильности выбора железа...Антенны нуна 100% пересчитать и сделать по-человечески(не обращать внимания-просто надо побырому все проверить)Через 5 минут все это было воткнуто в предназначенные для этого места и...иииии....

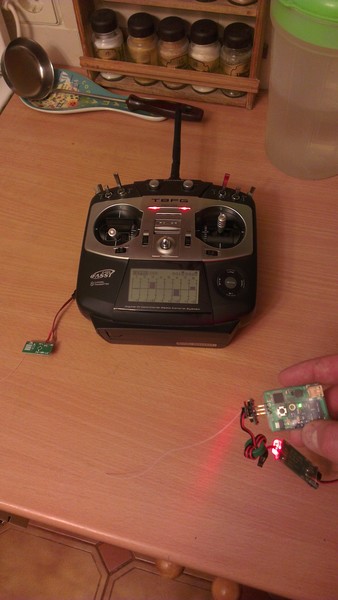

-Воооттт оно...Счастье!!!! Зафурыкало:post-534-0-78276300-1414625048_thumb.jpg

На данный момент я стал обладателем безпроводного хедтрекера :blink:

продолжение следует.....а ща -баиньки!

Edited by zubilka484
reed and Drozd79 like this

Share this post


Link to post
Share on other sites

Самое главное не сказал, какой приемопередатчик использовал?

Share this post


Link to post
Share on other sites

FS1000a

Share this post


Link to post
Share on other sites

вариант хорош... но..... Учитывая загаженность эфира на 433 Мгц есть неприятная вещь-ложные подергивания.Особенно когда работает LRS система.Выход один -нужно защищать канал связи шифрованием.Это избавит от многих проблем,связанных с помехами и информационными шумами.Буит время-подумаю и попробую,а на данный момент решил сделать ретранслятор для хед трекера на блютусе-здесь есть вариант создать устойчивый,помехозащищенный беспроводной канал организованный аппаратными средствами-два модуля при близком расположении друг к другу будут устанавливать соединение автоматически,организуя односторонний защищенный канал передачи данных. Минуя работы по прошивке и программированию микросхем,что для меня немного чуждо(просто не люблю-долго и нудно)Вскорем времени все будет опубликовано и подробно описано.Думаю будет интересно и полезно для всех кто пользуется хедтрекерами.Единственный минус-цена немного подороже...но думаю в бюджет 1.5-2 тыс уложусь...

Share this post


Link to post
Share on other sites

Здесь описан способ подключения радиомодулей FS1000A к микроконтроллеру radiolaba.ru/microcotrollers/podklyuchenie-radiomoduley-k-mikrokontrolleru.html

KIR likes this

Share this post


Link to post
Share on other sites
на данный момент решил сделать ретранслятор для хед трекера на блютусе-здесь есть вариант создать устойчивый,помехозащищенный беспроводной канал организованный аппаратными средствами-два модуля при близком расположении друг к другу будут устанавливать соединение автоматически,организуя односторонний защищенный канал передачи данных. Минуя работы по прошивке и программированию микросхем

Очень интересно - как результаты?

Сам голову ломаю над данным вопросом - пока без результата...

Share this post


Link to post
Share on other sites

Сам голову ломаю над данным вопросом - %

Share this post


Link to post
Share on other sites

Вот что у меня получилось...

Чтоб не постить видео, скину ссылку на тему на РСДесинге...

http://forum.rcdesign.ru/f90/thread103926-20.html#post5667333

Share this post


Link to post
Share on other sites

Буит время-подумаю и попробую,а на данный момент решил сделать ретранслятор для хед трекера на блютусе-здесь есть вариант создать устойчивый,помехозащищенный беспроводной канал организованный аппаратными средствами-два модуля при близком расположении друг к другу будут устанавливать соединение автоматически,организуя односторонний защищенный канал передачи данных. Минуя работы по прошивке и программированию микросхем,что для меня немного чуждо(просто не люблю-долго и нудно)Вскорем времени все будет опубликовано и подробно описано.Думаю будет интересно и полезно для всех кто пользуется хедтрекерами.Единственный минус-цена немного подороже...но думаю в бюджет 1.5-2 тыс уложусь...

Ушатал модуль в жирной акуле и возникла мотивация реализовать вот это решение:http://www.rcgroups.com/forums/showthread.php?t=1677559

И раз такая пьянка, захотелось сделать всё это хозяйство безпроводным.

Как ваши успехи передать сигнал по блютуз?

Share this post


Link to post
Share on other sites

приобрел блютуз модули.Организовал беспроводной ком-порт (UART) теперь осталось запихнуть на вход UART PPM сигнал с хедтрекера. Проблема в том,что PPM-это аналоговый сигнал,а на uart нужен какой нибудь цифровой протокол.Теперь думаю,что делать...Приобрел PPM-Sbus конвертер и s-bus-ppm  конвертер (его нужно передать и принять.Преобразовав его обратно в ppm,отправить в тренерский порт футабы)

что то нифига не выходит....Есть какие нибудь идеи как PPM сигналы передать через UART интерфейс?????

идея хороша,неужели никто не хочет голову от проводов отделить...Подсобите чуток -кто чем могет(идеями или решениями)

Share this post


Link to post
Share on other sites

приобрел блютуз модули.Организовал беспроводной ком-порт (UART) теперь осталось запихнуть на вход UART PPM сигнал с хедтрекера. Проблема в том,что PPM-это аналоговый сигнал,а на uart нужен какой нибудь цифровой протокол.Теперь думаю,что делать...Приобрел PPM-Sbus конвертер и s-bus-ppm  конвертер (его нужно передать и принять.Преобразовав его обратно в ppm,отправить в тренерский порт футабы)

что то нифига не выходит....Есть какие нибудь идеи как PPM сигналы передать через UART интерфейс?????

идея хороша,неужели никто не хочет голову от проводов отделить...Подсобите чуток -кто чем могет(идеями или решениями)

У меня более полугода работает простая связка - см. пост 8...

никаких проблем, все просто и недорого... один недостаток - нет обратной связи для кнопки нейтрали... Но меня не напрягает - поднять руку и обнулить нейтрали на шлеме не тяжело...

Share this post


Link to post
Share on other sites

не устраивают размеры всего этого хозяйства...А с блютуз-модулями размеры с 5 рубмонетку (ну может чуток болше)
