Самодельные антенны для FPV

Entries in this blog

baliv

blog-0138815001442641770.jpgДовелось мне проверить новые передатчики с Хоббикинга. Пишут что Лавмейт, но все понимают, что это клон :)


Продают здесь http://www.hobbyking.com/hobbyking/store/__77815__Lawmate_1_2GHz_8CH_1000mW_Wireless_AV_Transmitter_for_FPV_CCTV_Camera.html

Очень похож на обычный лавмейт второй версии. Радиаторы немного другого цвета и дип свичей(переключателей) 4, а не 3шт.

И самое интересное, что заявлено питание 5В. Но сазу скажу, что на 5В я замерял всего 250мВт....

Поэтому тесты делал на 12В.


Каналы на своих местах, ничего лишнего не заметил.



Дальше поканальная мощность. Нижние каналы чуть мощнее.








И самое интересное. Пробовал понижать напряжение. Так вот, на 10В моща немного увеличивается. Дальше понижается. Не знаю чем объяснить....


В целом должно все работать хорошо. Думаю можно брать, но обязательно с ихним же приемником.

baliv

blog-0150507001441103404.jpgПрислали мне на тест парочку Яг 9ти элементных. Аж на 13дБи...

Давно хотел проверить китайский антеннопром... Как и ожидалось "качество" бросилось в глаза сразу. Отверстия посверлены криво. Директора должны быть перпендикулярно буму, а они под углом...

Сверловку явно делали в кустарных условиях, даже пометки маркером все остались(ведь не заявляли, что хенд мейд....)

Измерение КСВн ужаснули. Самое интересное на обеих антеннах картинка кардинально разная.

Антенны покупались в надеже использовать под телеметрию 915МГц. Но я категорически этого делать не советую при КСВ больше 3!!!! так и передатчик сгореть может.

Все должно быть понятно на фото.






Всегда было интересно как же выполнено согласование в этих антеннах.

Но почти ничего не понял :(





Кабель фактически уходит по трубке до этой черной пластмаске. Подозреваю, что там разрыв петли, но вот как туда поместили трансформатор импедансов(пеля из кабеля или еще как...)??? Антенна не моя, пилить нельзя было... Если кто в курсе - буду рад информации\ссылочке по теме...


_______________________________________

ну раз дали добро :)

Расковырял одну.


Видна латунная трубочка точно по размеру внутреннего диаметра радиатора. Она подвижна. Всего длиной примерно 6мм. К ней припаяна центральная жила кабеля.



Попытался подвигать трубочку. Как и предполагалось при ее выдвижении частота немного понижается(ну оно и понятно, ведь длина радиатора то увеличивается)





Это явно какой-то элемент подстройки. Но вот каким образом трансформируется входное сопротивление антенны?

Что теоретики скажут????

baliv

blog-0457054001438163009.jpgДовелось мне протестить бустер 7Вт на 433МГц.

Вот такой http://www.flytron.com/openlrs/297-7w-booster-for-uhf-lrs-openlrs.html

Сразу скажу, что заявленные 7Вт есть и даже больше.

Сначала прогнал его по АЧХ. Он реально довольно широкополосный. Мощнее всего он выдал на 476МГц. Но сигнала прибора для его раскачки явно не хватило. У него на входе стоит аттенюатор для подключения ЛРСок



Подключил Експерта 0,5Вт. Совсем другое дело. 38дБм на 7Вольтах. Это около 7Вт. Ток потребления больше 3А!!!



Вроде норм, рекомендую. Но на земле я бы уносил его от видеоприемника метров на 20, не меньше....

baliv


Решил как-то я освоить диапазон 5.8ГГц и слепил клеверок по всем известным формулам. Но был крайне удивлен результатом. Не то, что бы в частоту не попал, а вообще с КСВ проблема. Как не гнул, как не крутил - неполучается толково сделать. Еще один, и еще один - картина примерно та же.

Плюнул... похоже тут точность и аккуратность нужна в разы выше чем на 1.2ГГц.

Не пожалел $7 и заказал новый клевер с HK чисто для теста и может попробовать "передрать" удачное решение.

http://www.hobbyking.com/hobbyking/store/__35652__5_8_GHz_Circular_Polarized_Antenna_SMA_Transmitter_only_.html

Как оказалось - нифига не удачное. Да, красиво спаяно на двух шайбах даже лучше чем у них на картинке, но прибор показал такое:

(ФОТКИ ОТКРЫВАТЬ ПРАВОЙ КЛАВИШЕЙ В НОВОМ ОКНЕ!!!!!!!!!)




Но господа-товарищи, это х..ня какая-то а не антенна... у меня лучше получалось. жаль не сфоткал и выкинул... буду значить пробовать еще.

baliv


Задача была проверить, что будет на выходе бустера при подключении 5м кабелем.

Бустер Вот Этот

Что-бы картинки открывались - открывайте по правой клавише мыши в новом окне (какие-то заморочки движка форума)

Так тестил


Вот картинка спектра Спектрума :) Видим два рабочих канала. Они выбираются передатчиком при включении и каждый раз на разной частоте(типа самые "чистые" каналы). Это крепко задалбывало, при включении\выключении аппы приходилось заново искать новые частоты...


На этом фото выделил 1 канал и померил мощу. К слову при измерениях использовал аттенюатор в 30дБ. Если на приборе видно сверху черную елду - надо прибавлять к измеренным значениям эти 30дБ. т.е -11.9+30=18.1дБм (это 65мВт)


Потом подключил бустер. 30.2дБм = 1.05Вт При этом ток потребления бустера не больше 200мА.


Потом изготовил кабель 5м. Кабель хороший, вот такой . Сигнал на его выходе 16.4дБм, что на 1.7дБ меньше чем на 1.5м кабеле.

Всего на бустер будет подводиться 16.4дБм = 44мВт, что будет маловато :(


Вот и подтверждение. 29.4дБм это всего 870мВт при кабеле 5м.


Ради интереса посмотрел как поведет себя бустер с Фриской. На выходе 1.5м кабеля имеем 15.2дБм(33мВт) еще меньше чем у Спектрума.


А после бустера имеем 31.5дБм, что равно 1.41Вт. В сравнении со спектрумом на том же кабелечке мощность выше на 1.3дБ . И это при том, что на входе в бустер фриска меньше мощность выдавала. Но самое интересное потребление тока бустером возросло до 0.5А Без понимания схемотехники и принципа работы передатчиков и бустера - объяснить пока не могу... одни догадки. Отличия протоколов работы этих аппаратур РУ - кардинальные. Фриска прыгает постоянно во всей полосе по нескольким сотням каналов. А Спектрум только по двум выбранным. Соль где-то тут. Загадка.


А бустер хороший, но ему бы футабу на вход с ее 100мВт.....

baliv

blog-0729427001373898215.jpgПосле очередной утери аппарата купил себе бустер. Как было написано 2Вт.

http://www.buyincoins.com/item/12461.html

Недорого и с проверенного сайта...



В турниге у меня FrSky телеметрийный вот такой


По описанию на выходе "моща" 60мВт (это 17.8дБм)

Проверимс...:


Плохо видно, но там 16.8дБм (это 46мВт). ну спишем нехватку в 12мВт на переходнички с кабелечками.... вроде честно.

Бустер допускает подачу в него от 5ти до 20дБм( рекомендуют до 13ти). Усиление типа подстраиваемое до 15дБ. (если сложить 20+15=35 то это больше 3х ВТ!!!!!... неверю)

Для 2х Вт теоретически ему надо накачать 18дБм. У меня нечем, и я и так думал ослаблять придется....

Вообщем включаю бустер через 30ти дБльный аттенюатор:


Вижу 30.3дБм(это чуть больше 1Вт).

Может он и 2х ватный, но у меня это будет честный одноватный... А еще если кабель метра три прикручу - и того меньше :(

Зато антеннка порадовала(вроде 5дБі)


Вот так...

baliv

blog-0261446001370072896.jpgНемного не в тему, но попросили меня протестить радиостанцию WOUXUN KG-UV6D UH Dual Band 136-174/400-480Mhz Dual Frequency Radio


Как видно на 146МГц мощность составила 7.3+30=37.3дБм, а на 446МГц 36.6дБм. Что соответствует 5.37Вт и 4.57Вт соответственно!!! ОНЛАЙН КАЛЬКУЛЯТОР

Тут братья китайцы не обманули :)

Но вот антенна....


Это что угодно, но не антенна... :( по крайней мере не для этой станции... Как оно вообще работает????

baliv

blog-0528286001370005663.jpgПрислали мне как-то на "народный тест" видеопередатчик вроде бы отсюда: 1.2G Wireless 8Ch 800mW Camera AV Channel Transmitter

Стоит аттенюатор на 30дБ!!!! Ко всем значениям прибавляем число 30!!!!!

Посмотрел все 8 каналов на правильность частотной сетки:

IMAG0253_zps363fa5c2.jpgIMAG0255_zps787a254d.jpgIMAG0256_zpsa8771f8b.jpgIMAG0257_zpsbae58f48.jpgIMAG0259_zpsc34c5be7.jpgIMAG0261_zps6cb45482.jpgIMAG0262_zpsfa3c5f12.jpgIMAG0263_zps86f237b0.jpg

Ну в общем все сходится. Правда на некоторых каналах недалеко несущей встречаются какие-то внеполосные излучения(не гармоники). Но думаю это не критично.

Дальше посмотрел мощность по каналам :


IMAG0267_zps4a7a0e30.jpgIMAG0268_zps05640057.jpgIMAG0269_zpsc122d7dd.jpgIMAG0270_zpsfd508757.jpgIMAG0271_zps508126f7.jpgIMAG0272_zps34171d4b.jpg

Как видно самым мощным оказался 7й и 8й канал(1200, 1240МГц). 32.7дБм=1.86Вт!!!

А самый слабый канал "b" 1360МГц 29.6дБм = 912мВт.

ОНЛАЙН КАЛЬКУЛЯТОР

Так что это явно не 800мВт. Тут либо повезло, либо не та ссылочка :)

Поиск по АлиЕкспрес выдает похожее Думаю за такие деньги это стоящий товар!!!

baliv

Вот попросили меня проверить антеннки из всем нам известного магазина самого KIRa :)

Ну держись ;)

Квадрифиляры:


Качество изготовления вопросов не рождает, все на высоте как и на фото... гуд

Куда же настроены они?


Как оказалось в принципе нормально. Первая на 1150МГц с КСВ=1.3, вторая 1156МГц с КСВ=1.3. На заявленых 1160МГц КСВ=1.51 и 1.31 соответственно. Вторая явно поточнее получилась.

Скажу не тая, что диполи и клевера у меня получается делать гораздо точнее по резонансу и КСВ<1.1 . Может это просто такая особенность квадрифиляров???

Порадовало одно свойство, они узкополосные. Клевера шире получаются.

Довольно крепкая конструкция, но при жесткой посадке судьба будет та же, что и клеверам.... это вам не диполи...

Тест конечно далеко не полный, но некоторое понимание вносит(как минимум для меня).

Вердикт - вполне нормальный продукт.

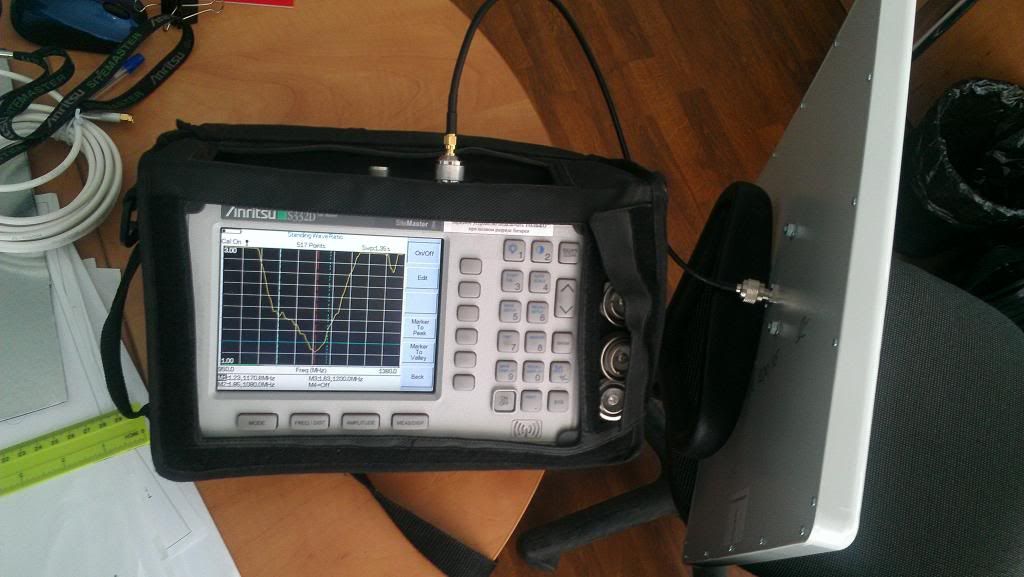

Дальше панелька:


Тут явно заводское исполнение, и мне со своими тестами даже неудобно и высовываться.

Но проверить надо.


Антенна явно делалась широкополосной. И в диаппазон 1.2 попадает.

Максимальный резонанс зафиксирован на 1170МГц с КСВ=1.23. Расставлены маркеры от 1080МГц до 1200МГц. В этом промежутке КСВ<1.85.

Нормой считается КСВ<1.4. Поэтому я бы эту антенну юзал на 5м и 6м канале(1120-1160МГЦ)

Но КУ в 15дБ многие недочеты перекрывает :)

Вердикт - ЗАЧЕТНАЯ АНТЕННА

P.S. Для сравнения фото моих антенн:


Если написано 1160МГц, то это ровно 1160МГц и КСВ=1(почти) !!!

baliv

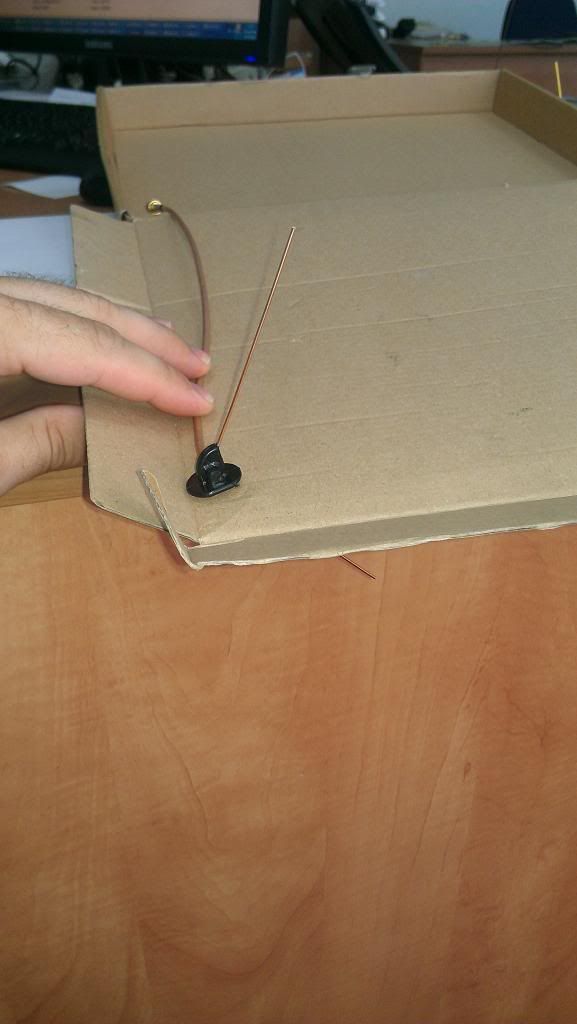

blog-0094304001368709584.jpgПопалась мне безвоздмездно антеннка 2.4ГГц D-Link ANT24-1400.

Естественно посмотрел что, да как....


Протестил... то что доктор прописал! Резонанс на 2421МГЦ с отличным КСВ=1.05.


А внутри красота :)


Думал переделывать по видео, но наверное оставлю себе для РУ :)

baliv







Думаю для многих антенны - темный лес. Могу сделать лес светлее :)

В общем решил и здесь предложить комьюнити мои изделия из проволоки :)

Собственно аппаратные возможности видны из предыдущих записей моего блога. Освоил простейшие антенны типа диполи(Vee в том числе), клевера(3х и 4х лепестковые), патчи.

Хеликсы только собираюсь, но думаю ничего военного там нет.

Альтруизм у меня умеренный, поэтому за материалы и потраченное время прошу компенсацию....

Короче:

Любая диполька типа как на фото - $10, клевер - $17. К каждой антеннке - скрин прибора при ее тесте(а там РЕЗОНАНСНАЯ ЧАСТОТА и КСВ).

Стоимость пересылки к примеру в Штаты с треком 250грамм = $7. Думаю по СНГ дешевле. Оптом кстатии тоже :)

Также могу комплексно протестить ваши всевозможные передавалки(мощность, спектр, гармоники...) За измерение антенны или фильтра $3,5, за измерение передатчика $7,5.

За комплексный заказ померить + изготовить - хорошо сброшу...

можно PayPal-ом, либо перевод по Сбербанку России, либо вебмани, либо Золотой Короной ну и бартером можно...

З.Ы. Прибор уже до 6ГГц!!!!. Я в Украине.

baliv

Попалась мне в руки антенка BEV 1.2/1.3GHz Patch antenna


Ну я ее сразу и померял...


Картина мягко говоря не очень :(

Что же внутри?

IMG_23042013_123055_zpsd29f95b3.jpgIMG_23042013_123750_zpsc05ba938.jpgIMG_23042013_123802_zps073eea5f.jpgIMG_23042013_123650_zpsebe39ba8.jpgIMG_23042013_123630_zps8ecc5314.jpgIMG_23042013_123542_zps93f0a966.jpgIMG_23042013_123507_zps5b40ae8b.jpg

Оба квадрата. Один 110х110, второй 98х98 мм. По центру стальной болт. Точка запитки на расстоянии 21мм от края.

Что тут скажешь.... Это все равно что на автомобиль поставить всесезонную резину. Одному нормально, второй из гаража будет боятся выехать.

Где-то так....

baliv

Попал в руки мне передатчик 1.3ГГц 1.5Вт с Bevrc


Ну и давай его тестить :)))

Ко всем показаниям прибавлять +30дБ!!!!

1500WCh8_zps90e987d5.jpg1500WCh8__zps5df5466d.jpg1500WCh9_zps8a18b981.jpg1500WCh9__zps9f6368a6.jpg1500WChH_zps3a465934.jpg1500WChH__zps248ae353.jpg1500WChC_zps1ed261cc.jpg1500WChC__zps772d9f05.jpg

Смело можно заявить, что с частотами не обманули, все согласно мануала.

Дальше моща... тоже все ясно без комментариев...

PW1500CH8_zpsb4953fa0.jpgPW1500CH9_zpsf8c528e1.jpgPW1500CHH_zps5ebe888b.jpgPW1500CHC_zps1104c0d8.jpg

Лучшим оказался 8й канал 1240МГц...

Вот так.

baliv

blog-0266700001365430955.jpgПопался мне в руки видеопередатчик на 1300МГц 800мВт купленый на Bevrc. Такой

blogentry-680-0-35384700-1365430486_thum

работает он на 4х каналах: Сh8, Ch9, ChH, ChC (1240-1360МГц)

Проверил, что же сам передатчик может:

blogentry-680-0-75150200-1365430561_thumblogentry-680-0-46309200-1365430574_thumblogentry-680-0-28154300-1365430583_thumblogentry-680-0-46995000-1365430590_thum

Как видно на фото все каналы примерно одинаковой мощности 28-29дБм, что в ватах примерно 700мВт. Это есть нормально.

Но вот антенна... хороша Маша, да не наша :) Похоже ее перепутали с другим комплектом.

blogentry-680-0-69937000-1365430793_thum

Рабочий канал для этой антенки шестой, а у нас передатчик начинает работать с восьмого!!!!

Ну как так можно, а???? :(

baliv

blog-0478375001363950199.jpgВообщем решил сделать обзор по тестированию разных антенн фабричного производства. Такую себе базу знаний по популярным антенкам.

Что я предлагаю...

У меня есть возможность протестить КСВ антеннки на правильном приборе. Хотелось бы увидеть, что за продукт нам продают.

Предлагаю жаждущим проверить свое антенное хозяйство - присылать мне для теста оные.

1) для владельца это - "паспорт" на антенну(понимание на каком канале лучше всего ее использовать или замены на более качественную)

2) Для общественности - это обзор по этим производителям

3) для меня -это понимание к каким параметрам стремиться при изготовлении своих(ну и содрать размеры с удачных образцов :) )

Для желающих поучаствовать в проекте:

1) пишите в личку, что за антенну хотите проверить. Ссылку на лот в магазине, где приобрели.

2)если я такой еще не тестил и для пользы дела неплохо бы протестить - я отвечу куда и как слать..

3) пересылка туда-обратно за счет владельца(все договоренности в личку)

4) тест - БЕСПЛАТНО

В первую очередь интересуют V-дипольки и клевера.

С Украиной конечно будет проще с пересылкой, но и с СНГ думаю порешаем...

Решение брать образец на тест или нет оставляю за собой.

З.Ы. Прибор только до 4ГГц!!!!!!!!!! 5.8ГГц нечем пока тестить :(

baliv

blog-0332076001363880099.jpgЗахотел глянуть что же излучает моя аппа Turnigy 9x. И заодно выяснить влияние гармоник от видео 900МГц 800мВт ХК. Да бы выбрать канал, который меньше всего гадит в полосе работы аппы...

Взял спектроанализатор, прикрутил к нему патч на 2.4ГГц. Дальше тесты.

Тестовый набор:

blogentry-680-0-53829600-1363879515_thum

Спектр аппы в диаппазоне от 2х до 3х ГГц

blogentry-680-0-01116100-1363879538_thum

Каналы аппы "поближе"

blogentry-680-0-79744900-1363879538_thum

Смотреть надо на зеленый график. Это как бы анализатор запоминает максимумы пиков. Потому что аппа постоянно меняет каналы и проходы анализатора изредка совпадают со скачками аппы...

Так же есть маркеры. Это цветные квадратики с номером на графике. Должно быть интуитивно понятно...

А теперь включал передатчик на разных каналах и смотрел внеполосные излучения в полосе от 2х до 3х ГГц

Гармоники 1-3го каналов.

blogentry-680-0-21907200-1363879534_thumblogentry-680-0-30186700-1363879535_thumblogentry-680-0-06775800-1363879536_thumblogentry-680-0-56775800-1363879536_thum

Гармоники в полосе от 2GHz до 3GHz

"Номер

канала"--- центр MHz-----Уровень dBm

сигнала"

0---------- 2700,00 ---------- -58

1---------- 2900,00 ---------- -58

2---------- 2018,00 ---------- -54

3---------- 2078,00 ---------- -56

Гармоники от видеопередатчика в спектре 1-2ГГц к счастью не пересекаются с полосой аппыsmile.gif (2.438ГГц с полосой в 110МГц)

А потом помотрел, что же излучает популярный FrSky модуль.

blogentry-680-0-25078600-1363882205_thum

Где-то 2400 -2475Мгц. И тоже в этой полосе нет гармоник от передатчика :)

baliv

blog-0564336001363872929.jpgЗахотел таки себя убедить уже окончательно, что не зря трачу время и проверил практически в лабораторных условиях свои изделия.

Тут были у некоторых товарищей сомнения на счет того, достаточно ли правильно согласовать антенну по КСВ для того, что бы сказать о качестве работы оной. МОЖНО! Ниже будет доказательство

ИМХО у антенны есть 4 основных параметра(всего их больше):

1) Поляризация

2) Диаграмма направленности

3) Коэффициент усиления

4) согласованность АФТ(антенно фидерного тракта) по КСВ

Первые три параметра можно приближенно приравнять к расчетным. Да и измерить их не тривиальное занятие.

А вот согласование всего АФТ по КСВ - есть залог успеха. Залог того, что передатчик не зря грелся :) И практически вся энергия "ушла" в эфир.

Для приемной стороны это значит, что вся энергия принятая антенной дойдет до приемного каскада.

Ну собственно тест:

blogentry-680-0-00813100-1363868260_thum

Имеем справа генератор узкополосного сигнала. Это КСВ метр в режиме измерения полосы от 1040МГц до 1040МГц(полоса в 0МГц).

Слева - спектроанализатор. Дальше на всех фотках на приборе в нижнем левом углу маркер М1. Смотреть на него....

СУть в том, чтобы менять антенну на передатчике и смотреть изменение уровня принимаемого сигнала на анализаторе.

blogentry-680-0-80868600-1363877440_thum blogentry-680-0-92138100-1363868241_thum

Как видно сигнал на штатной сардельке где-то -50дБм

теперь моя

blogentry-680-0-14505600-1363877434_thum blogentry-680-0-66665800-1363868233_thum

Видим -40дБм. А 10дБ - это в 10 раз мощнее сигнал!!!!!!!!!!! ОНЛАЙН КАЛЬКУЛЯТОР

Вот и вся арифметика. Конечно же я выбрал самый верхний канал для наглядных экспериментов. Я уже писал ранее, что штатная диполька согласована на 900МГц. И ее рабочий канал может быть только нулевой на 910МГц. Все остальные по КСВ выше 2(при практической норме до 1.4).

Вывод тут один - на каждый канал свою настроенную антенну(лучше пару).

Для интереса проверил еще направленность Vдипольки. Она есть.

blogentry-680-0-29004300-1363868219_thumblogentry-680-0-91492600-1363868250_thum

-46дБ - это на 6дБ разница (в 4раза слабее).

Еще провел тест в условиях бешеной интерференции(ну некогда мне в поле). Вообщем то тоже наглядно:

На передатчике родной диполь. Рабочий канал выбрал тот же 3й . Оставил передатчик в своей комнате, сам с приемником подался в дальний край офиса... метров 50 комнат

на приемнике естественно 3й канал со штатной сосиской...

blogentry-680-0-58994000-1363873469_thumblogentry-680-0-80363500-1363873478_thum

Картинка никакая, с постоянными срывами синхры

И моя самодельная V-диполька:

blogentry-680-0-66857600-1363873487_thumblogentry-680-0-18485200-1363873456_thum

на крайней фотке можно наблюдать артефакты некоторых пикселей... говорят это интерференция....

Вроде наглядно получилось :)

З.Ы. все честно 100%!

baliv

blog-0800651001363681578.jpg.

Вот решил протестить всячески видео комплект с Хоббикинга

blogentry-680-0-08950300-1363679684_thum

Вот так выглядит лабораторный стенд :)

blogentry-680-0-12937100-1363679876_thum на этой фотке антенна 900МГц лежит под Д-линковским патчем :)

blogentry-680-0-13711100-1363679923_thum

В двух словах: камера подключена к передатчику и передает одну и ту же картинку(спектр примерно тот же). На приеме патч со спектроанализатором.

Ниже скрины анализатора 1го, 2го, и 3го канала (фотка нулевого где-то задевалась :( )

blogentry-680-0-45441800-1363680399_thum blogentry-680-0-75859500-1363680398_thum blogentry-680-0-32175300-1363680397_thum

к сожалению фотка с нулевым каналом где-то задевалась :(

На графике есть квадратики с номером. Это маркеры. Внизу экрана видно значения частоты и уровня сигнала в точках где маркеры расположены.

Фактически получил измеренные такие значения:

"Номер

канала"-- левая MHz -- центр MHz --правая MHz -- полоса MHz

0 ---------- 897 ----------912--------- 921---------------- 24

1 ---------- 970 ----------980 ----------991----------------21

2 ---------- 1000 --------- 1010---------1020----------------20

3 ---------- 1026---------- 1039---------1051----------------25

Вообщем можно сказать, что китайцы правильно собрали комплект. Это радует :)

Но вот дипольки, что в комплекте...

blogentry-680-0-97111300-1363681248_thum blogentry-680-0-11664700-1363681248_thum

Тут беда... настроенны они одинаково довольно четко на 900МГц!!!

Это в лучшем случае нулевой канал. А как же остальные??? Че бы не сделать их на 1000МГц(где-то посередке)??? где логика?

Идем дальше...

Проверим на каком канале передатчик излучает большую мощность.

На фото видно номер канала и его мощность.

blogentry-680-0-96487700-1365000897_thumblogentry-680-0-87445500-1365000916_thumblogentry-680-0-22357700-1365000924_thumblogentry-680-0-90232000-1365000931_thum

26.86дБм на нулевом канале против примерно 28.3дБм на остальных говорит о том, что на нулевом мощность меньше 400мВт, а на остальных 630мВт. Где 800мВт ????????? :(

И это при том, что антенка настроена как раз на нулевой... незадачка

Вот такой комплект.... далее буду тестить гармоники от него на полосе работы аппы...
