MyFlyDream - антенный трекер V5 (12CH)

1 post in this topic

2024-2.jpg.1b7e855dd63d212f8f6da8b19d6c0

nex_1407081177__scr.jpg - разработчик систем телеметрии, автопилотов и наземных станций
ПОСЛЕДНЯЯ V5 ВЕРСИЯ!

Направленные антенны можно использовать на земле как для увеличения дальности приема видеосигнала, так и для увеличения дальности аппаратуры управления. Важно помнить, что модель должна попадать в угол направленности вашей антенны (у каждой антенны он свой), иначе вы можете потерять сигнал. Поэтому существуют специальные антенные трекеры, которые позволяют автоматически нацеливать антенну(ы) на модель.

MyFlyDream - полноценный комплекс, который содержит ВСЕ необходимое, чтобы создать следящую за самолетом систему отслеживающий систему. Единственное, что вам нужно, это OSD с блоком GPS или отдельный GPS, датчик. Система MyFlyDream будет работать с любым GPS, который использует стандарт NMEA.

Логика работы системы:

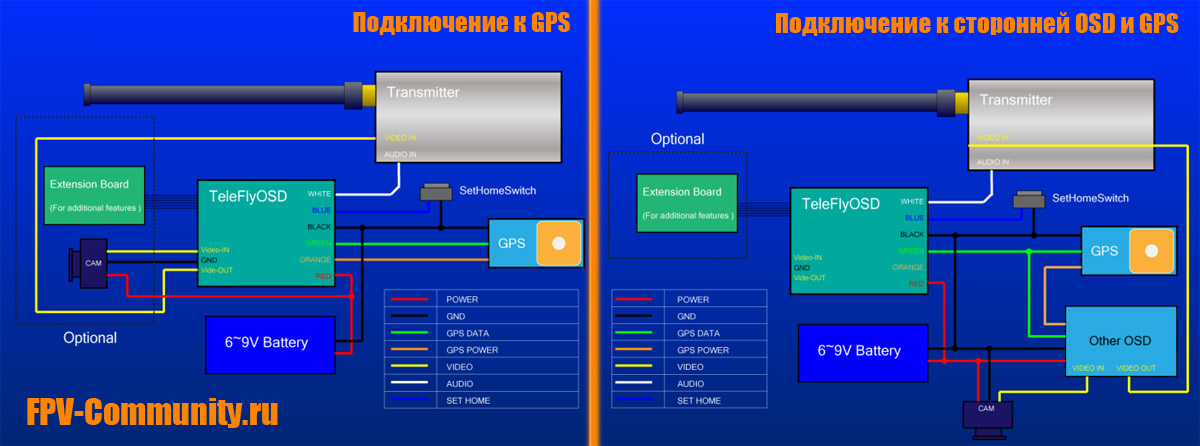

Входящий в комплект комплекса модуль телеметрии TeleFlyOSD подключается к блоку GPS и передает данные GPS на землю через аудио канал видеопередатчика*. На земле данный сигнал поступает в AATDriver и декодируется. Драйвер сравнивает полученные данные с исходными координатами наземной станции, рассчитывает углы отклонения механики трекера, подает команды на сервоприводы и точно нацеливает механику на модель.


Особенности антенного трекера MyFlyDream:



  • У вас нет необходимости покупать стороннюю OSD для организации работы данного антенного трекера. Все необходимое уже есть в комплекте.


  • Встроенный компас упрощает настройку трекера на летном поле. Нет необходимости вручную проверять правильность его ориентации. Просто установите свой модуль MyFlyDream AAT на штативе или другой опоре, подключите аккумулятор и дождитесь инициализации GPS. Затем нажмите бортовую кнопку для задания базовых координат и можно начинать полет.
  • Модуль TeleFlyOSD очень компактный и легкий. Его можно установить на ЛЮБУЮ модель с любой конфигурацией оборудования. Бонусом вы получаете OSD, которая отображает на экране следующую информацию: время полета, виртуальный компас, состояние GPS, направление полета, расстояние до точки взлета, высота, скорость.
  • Это самая последняя, самая продвинутая 12-канальная версия данного трекера

Спецификации:

Механика трекера:

  • Вес: 905g
  • Размеры 165x107x40 мм
  • Рабочее напряжение: 12V
  • Потребляемый ток (без нагрузки): 100mA
  • Макс. полезный вес: 1 кг
  • Макс. угол вертикального наклона: 90 гр.
  • Макс. угол горизонтального поворота: 360 гр.
  • Вертикальное вращение: 100 град/сек
  • Горизонтальное вращение: 200 град/сек

Телеметрия TeleFlyOSD:

  • Вес: 8 гр.
  • Размеры: 45x25x7 мм
  • Рабочее напряжение: 7-20V

AAT Driver:

  • Вес: 58 гр.
  • Размеры: 78x44x23 мм
  • Рабочее напряжение: 12V
  • Потребляемый ток: 100mA
  • Скорость обмена данными: 1200 bps
  • Положение самолета передается командами $GPGGA и $GPRMC.

Комплектация:

  • Телеметрия TeleFlyOSD - 1шт.
  • Блок управления AATDriver (12CH) - 1шт.
  • Механика трекера MyFlyDream - 1шт.
  • USB программатор - 1шт.

Инструкции на английском языке: http://www.myflydream.com/index.php?main_page=page_2

** В последней 5й версии драйвера вместо аудио канала используется ВИДЕО канал, будете внимательны при настройке и подключении, смотрите новую инструкцию!
