Поворотный механизм для передающей антенны

[Pavel01 0]

Доброго дня всем!



Думаю сделать поворотный механизм для V-антенны, таким образом, чтобы она всегда была направлена в одну точку в горизонтальной плоскости (т.е. на принимающую антенну). Что-то типо антенна-трекера, только не приемной антенны, а передающей.



Есть какие-нибудь идеи как это осуществить?



Моя первая идея была просто прилепить её на сервомашинку и управлять вручную через отдельный канал приемника управления. Но это не очень удобно все время просчитывать в уме положение самолета и антенны относительно самолета. А вот чтобы оно само поворачивалось, да еще не вокруг оси, а на 359 градусов, вот это было бы веселее...

[reed 286]

Есть уже похожая тема.

[Pavel01 0]

Я правильно понял, что нужно искать в направлении MFD автопилота?

[reed 286]

Я правильно понял, что нужно искать в направлении MFD автопилота?





Либо курить мануалы и трогать разработчиков Мегапирата. У них тоже есть возможность управления повороткой на самолете, включая стабилизацию и удержание точки.



У MFD бортовой трекер пока на уровне слухов и упоминания в мануале.

[skosygin 10]

а зачем трекер для V антенны? она же всенаправленная

[Pavel01 0]

Написал вчера в MFD, говорят, что они сделали один пробный экземпляр такой поворотки. Но сейчас сильно заняты проектированием своего двухмоторника, и на запуск серийного произ-ва бортовой поворотки нет времени.

[Pavel01 0]

Я, конечно, не силен в радиотехнике, но где-то читал, что сигнал лучше идет в ту сторону, куда раскрывается V. И буквально читал следующее: "Устанавливайте V-антенну на носу самолета. Если сигнал стал ухудшаться или пропадать, просто поверните самолет носом к себе либо включите возврат домой и сигнал улучшится".



Получается это не нужно? Можно просто поставить V-антенну на самую видимую точку самолета и не париться, какой стороной эта V смотрит?

[Volot 114]

 То, о чём Вы читали относится к V-антенне с симметрирующей схемой, на которую не влияют проводники начинки ЛА.

 Если симметриование не делать, то максимум излучения может оказаться не в сторону раскрыва V-антенны.

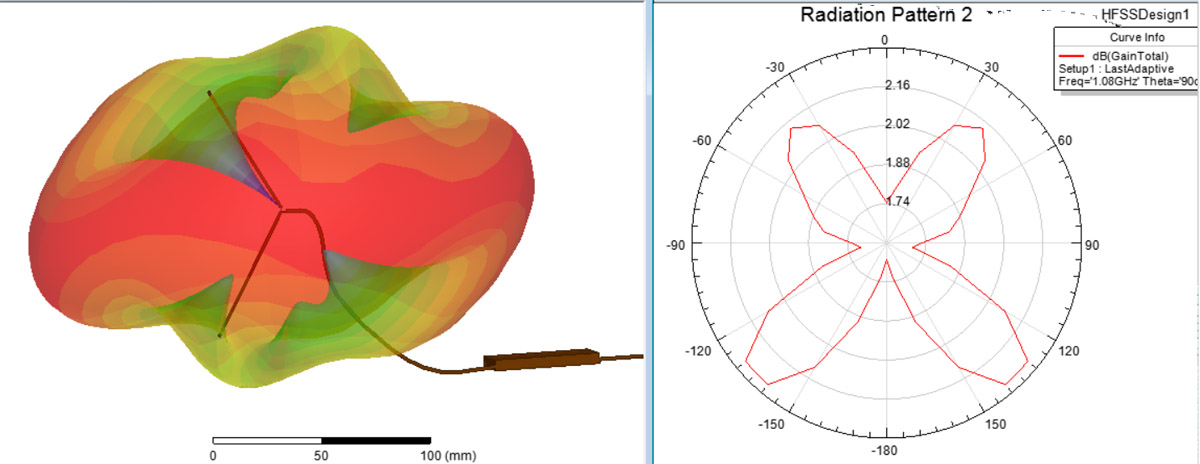

 Я такой вариант просчитывал в симуляторе с кабелем и блоком аппаратуры. Посмотрите на скрине: Неравомерность усиления по азимуту около 0.5 дБ и максимум не направлен в сторону раскрыва( в расчёте это направление минус 180 гр.)



 При другой конфигурации проводки кабеля и расположения проводников ЛА, картина распределения излучения может поменяться.

[Pavel01 0]

А вот та, что на Rangevideo (к сожалению не получилось ссылку вставить) - она с симметрирующей схемой или без? Или это доподлинно не известно?



Домустим, что с симметрирующей и допустим, все же захочу сделать ей поворотный механизм. Что если использовать гироскоп от вертолета? В общем надо поэксперементировать... Только вот дороговато для экспериментов вертолетные гироскопы покупать :(

[Volot 114]

Неравномерность усиления у V-антенны небольшая,  на мой взгляд, нет смысла её поворачивать.

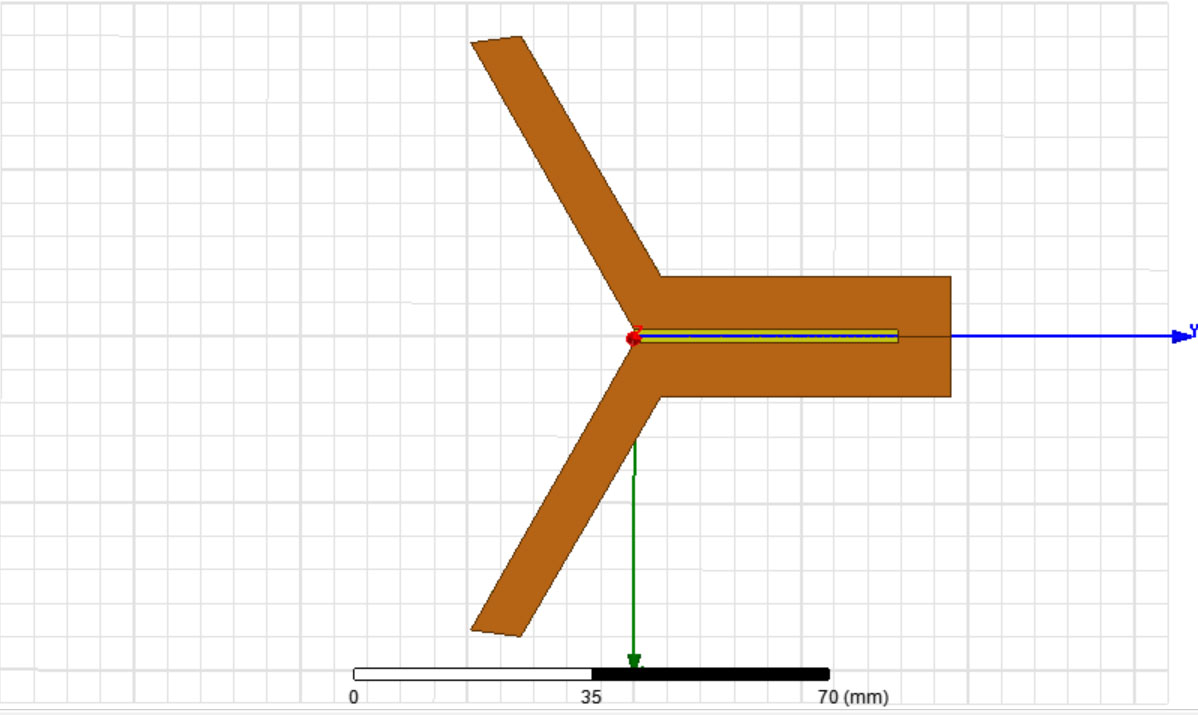

Эта антенна с симметрирующим устройством может выглядеть так:
