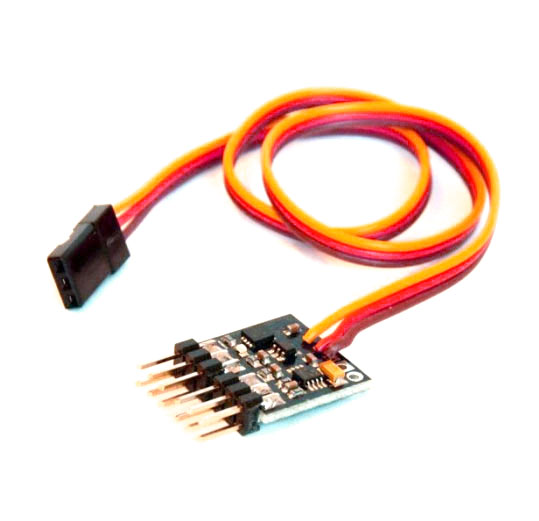

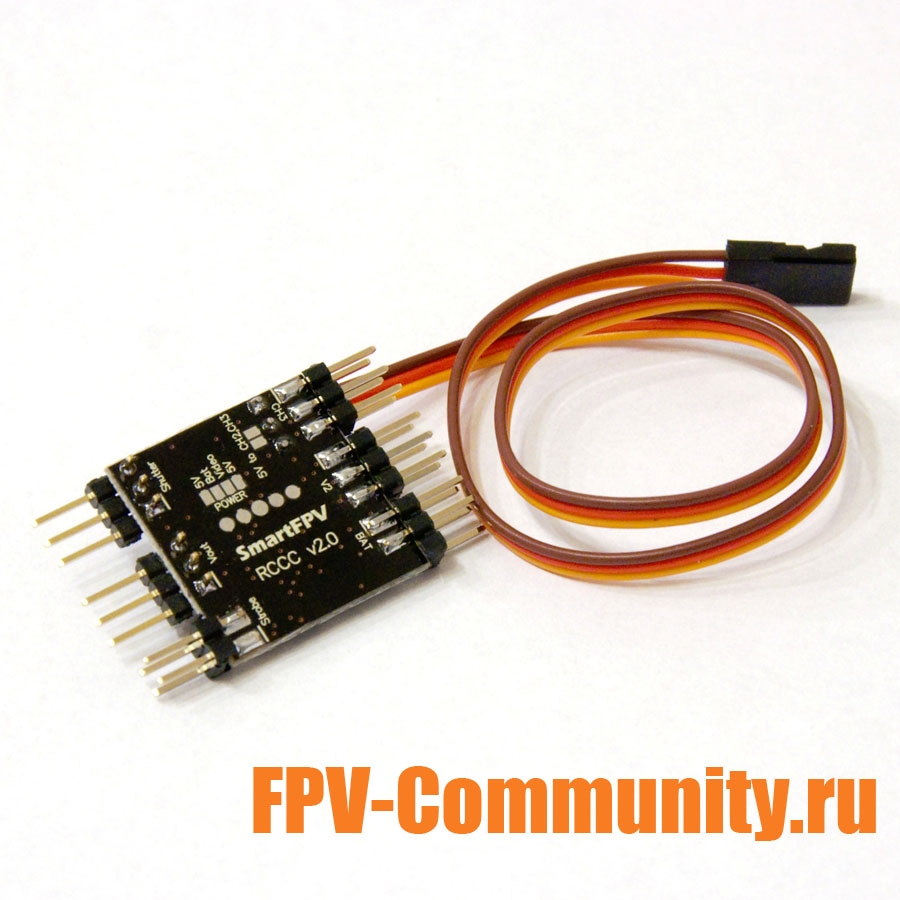

Опубликовано: 20 ноября, 2012 FPV-Community.ru тесно сотрудничает с Kristaps - латвийским разработчиком нового FPV устройства, аналогов которому на рынке на сегодня нет. Это мультифункциональный свитчер, на борту модели он может выполнять сразу несколько функций. Чем же он интересен?RCCC 2.0Во-первых это очень хороший и надежный камера-свитчер, есть возможность переключения видео с ТРЕХ(!) камер. В отличии от аналогов этот камера-свитчер надежно работает со всеми типами камер (bevrc например плохо работает с камерами pixim) на этом видео я подключил 3 камеры (GoPro, Pixim, дешевую камеру 360TVL) - все 3 камеры переключаются без проблем и без искажения яркостиВторая функция - управление затвором фотоаппарата! Если к данному устройству через специальный кабель (продается отдельно, есть для разных моделей Canon, Nikon, GopPro) подключить фотоаппарат, то возможно управление его затвором, т.е. нажимать на "Спуск".Третья функция тоже интересна - это управление светодиодами и фарами на самолете. При помощи 3х-позиционного переключателя возможно переключение режимов мерцания светодиодов (горит постоянно, мерцает). Многим очень нравятся платки с подобной функцией с сайта flytron, с этой платой данная фишка будет работать еще круче - светодиоды можно выносить куда угодно и самое главное, питать не от приемника, а от отдельной батареи (не перегружать приемник по току), т.е. возможно использовать более мощные светодиоды, не только 1W но и 3-10W!!! На флайтроновских платах это невозможно. Переключение мерцания или горения постоянно - по вашему желанию (хотите маяк, а хотите фару)Четвертая функция - устройство само по себе удобный "менеджер питания", т.е. предоставляет возможность развести питание ваших камер. Раньше нужно было паять Y-кабеля, чтобы к одной батареи подключить и камеры и передатчик - теперь достаточно все подключить к одной плате и к ней же подключить батарею. Плата по размерам всего 2x3см (включая коннекторы 2x4см), весит 8гр, но предоставляет потрясающий функционал! Управление видео, фото и подсветкой - все объединено в одном устройстве! Однако и этим функции устройства не ограничиваются. Вместо LED на 3й выход можно подключить лазер, или запал пиротехники - все что пожелаете. Любое устройство может быть подключено к плате и по желанию включаться/выключаться с пульта.Все сделано с умом. Управлять функциями платы можно по одному проводу (понимает PPM сигнал!!!), а у кого нет PPM, тоже не проблема, можно подключить с приемника 3 проводочка и управлять каждой функцией с отдельного канала. Плата RCCC не просто тупой свитчер, его можно программировать с пульта и задавать разные настройки, например каналы управления для PPM или режимы переключения для GoPro. RCCC версии 2.0 обладает дополнительными возможностями:у RCCC есть ДВА канала для управления LED. Один канал для мерцающих LED, другой канал для постоянно горящих.в RCCC заложена возможность по управлению несколькими функциями всего с ОДНОГО канала управления! Делать это можно двумя способами 1) при помощи миксов можно завести на тумблеры, которые будут работать с одним каналом все три функции 2) при помощи 3х позиционного тумблера на один управляющий канал можно завести 2 из 3х функций на любой вкус. Все это программируется в настройках (см. инструкцию).RCCC понимает Sum PPM Еще одно более простое устройство для переключения камер от этого же разработчика: SmartFPV Video Switch Инструкция RCCC 1.3: RCCC User Guide v1.3.pdfИнструкция RCCC 1.4: RCCC User Guide v1.4 FW1.06.pdfИнструкция RCCC 2.0a (версия без 5V): RCCC v2 - User Guide NO 5V.pdfИнструкция RCCC 2.0: RCCC User Guide v2.0.pdfИнструкция SmartFPV: SmartFPV RC Video Switch - User Guide.pdfИнструкция SmartFPV на русском: http://fpv-community.ru/uploads/SmartFPV.doc vorobei и Oberst понравилось это Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах
Опубликовано: 21 ноября, 2012 Вот таким образом например можно реализовать посадочные огни или фары: а вот тут видно как на первой версии плат работает затвор фотоаппарата (делает фотоснимки) и переключение камер OlegFpv понравилось это Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах
Опубликовано: 21 ноября, 2012 Нужен один канал управления? Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах
Опубликовано: 21 ноября, 2012 Сейчас для управления каждой функцией отдельный канал управления, но есть мысли разделить один канал на сектора и с помощью 3х позиционника или миксов реализовать управление 2мя функциями на 1м канале (софт устройства ведь легко модифицируется разработчиком) Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах
Опубликовано: 22 ноября, 2012 Линзу еще. 1А ест при 11.2в. 12.6в =3А От 14.4 при коротком импульсе - жуть как ярко..!! Радиатор все равно потребуется - даже при 1А раскалится моментом (на постоянку включеный) При 3А(закреплен на радиаторе от процессора) - без обдува - горячий будет быстро.Пробовать надо - да и в воздухе ветерок будет всегда... Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах
Опубликовано: 22 ноября, 2012 Когда появится? Хочу купить, ну и стоимость в студию!!! Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах
Опубликовано: 22 ноября, 2012 Линзу еще. 1А ест при 11.2в. 12.6в =3А От 14.4 при коротком импульсе - жуть как ярко..!! Радиатор все равно потребуется - даже при 1А раскалится моментом (на постоянку включеный) При 3А(закреплен на радиаторе от процессора) - без обдува - горячий будет быстро.Пробовать надо - да и в воздухе ветерок будет всегда...fmkit кажись и 20w ставил на свои модели, вся фишка в режиме строба, при коротком импульсе и паузе в секунду не греются они особо, а видно - ещё дальше. Только готовых решений до сего дня не было для сверхмощных led или ими ни кто не делился.Когда появится? Хочу купить, ну и стоимость в студию!!!Неделя и будут. Цены разработчика в шапке темы. Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах
Опубликовано: 22 ноября, 2012 Я пробовал через реле мелкое на 12в включать. Управлять - слаботочкой. Решение топорное - но простое. Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах
Опубликовано: 22 ноября, 2012 (изменено) http://www.ebay.com/...=item4abdf4e8fbMax Output: 5W-Enable you to convert Surefire torch to be IR illuminator torch -Your torch will be invisible for normally after replacing. -Visible condition ONLY when you use with: Night vision goggles, Video or digital camera, IR, night vision camera or equipment.Input Voltage: 3v-8.4v-Powered by: 16340 x1-2 or CR123A x1-2 or 18650/17670 x1-2-Approximate Size: 25mm x 35mm (Diameter x L)-Weight: 24gramsДля камеры - намного лучше, чем обычный спектр. Изменено 22 ноября, 2012 пользователем al90100 Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах
Опубликовано: 22 ноября, 2012 Я пробовал через реле мелкое на 12в включать. Управлять - слаботочкой. Решение топорное - но простое.Я тоже пробовал, а еще на HK приблуда продается "Receiver Controlled on/of Switch" называется, для включения/выключения фар это все подходит, однако сделать стробящий сверхъяркий LED при помощи такого решения нельзя, а если светить постоянно то они быстро греются и много жрут ампер. Флайтроновские стробящие LED, ограничены 1W диода и 5V приемника, при этом диод на самой плате распаян. В этом устройстве можно фары превращать в маяки (чтобы не перегревались), при этом использовать LED любой мощности (а можно и лазером стробить, кстати).Короче, все кто раньше смотрел на скайфаны fmkit, которые стробили и были видны за несколько километров даже днем - могут сделать тоже самое, плюсом иметь разводку 12V на плате и видеосвитчер и шуттером, т.е. именно тот функционал, что был заложен в самолеты fmkit, однако не мог быть использован отдельно от его платы управления. Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах
Опубликовано: 22 ноября, 2012 А вот он строб в действии KIR понравилось это Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах
Опубликовано: 23 ноября, 2012 (изменено) Сейчас для управления каждой функцией отдельный канал управления, но есть мысли разделить один канал на сектора и с помощью 3х позиционника или миксов реализовать управление 2мя функциями на 1м канале (софт устройства ведь легко модифицируется разработчиком)Чтото не понятно немного.Тоесть на него можно одновременни подключить две камеры, и один светодиод к примеру,и чтобы это все использовать надо будет два канала использовать?Один на камеры второй на светодиод?И при этом останется еще один свободный канал, и можно будет подключить к примеру еще и какую нибудь сигнальную ракету к примеру или шасси? Изменено 23 ноября, 2012 пользователем smsinfo Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах

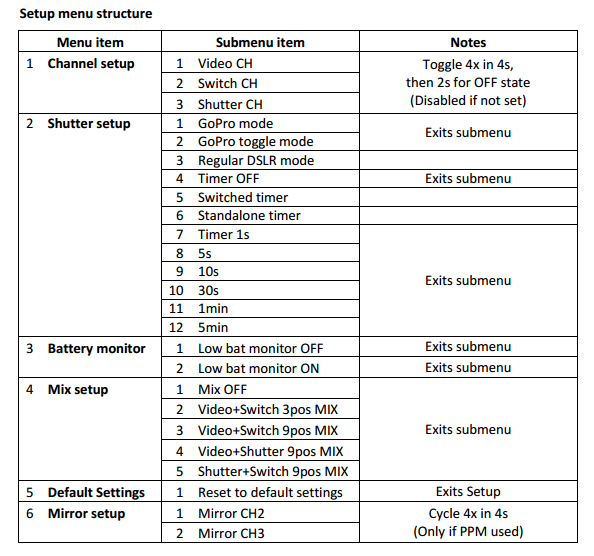

Опубликовано: 23 ноября, 2012 (изменено) Чтото не понятно немного.Тоесть на него можно одновременни подключить две камеры, и один светодиод к примеру,и чтобы это все использовать надо будет два канала использовать?Один на камеры второй на светодиод?И при этом останется еще один свободный канал, и можно будет подключить к примеру еще и какую нибудь сигнальную ракету к примеру или шасси?Извините за писменность. Пишу через транслит.ру.Имеютса 3 функции для каждои из которих нужен свои канал:Управлениэ затровом фотоапарата или вклуцениэм ГоПро. 3х позиционний переклуцател для фокуса+спуска, 2х поз. сразу спуск.Видео свитчер. 3 Камери. 3х позиционний переклучатель или 2х позиционний эсли 2 камери изпозовать.Силовои свитч. Ну типа релюха но електронная микрошема. Может 5А секунд 30 видержать (греетса). Лутше до 3А обходитса.К силовому свитчу мозно подклуцат чего угодно диоди, лампи накаливания, и другую електронику которои нада подать питание для того цтоби оно заработало.Здесь же эсть 3 функций използуя 3х позиционник: выклучен, строб (эсли диоди подключены) и включен постоянно.Если използовать силовои свитч для диодов, сигналную ракету незапустиш.3 канала 3 функций: Затвор, Видео перекючатель, Силовои свитч. Изменено 23 ноября, 2012 пользователем Kristaps Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах
Опубликовано: 23 ноября, 2012 (изменено) 3 канала 3 функций: Затвор, Видео перекючатель, Силовои свитч.Тоесть я так понял что одновременно можно подключить к примеру:1 канал - один фотоаппарат или GoPro2 канал - 3 камеры одновременно3 канал - сигнальная ракета или светодиоды Изменено 23 ноября, 2012 пользователем smsinfo Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах

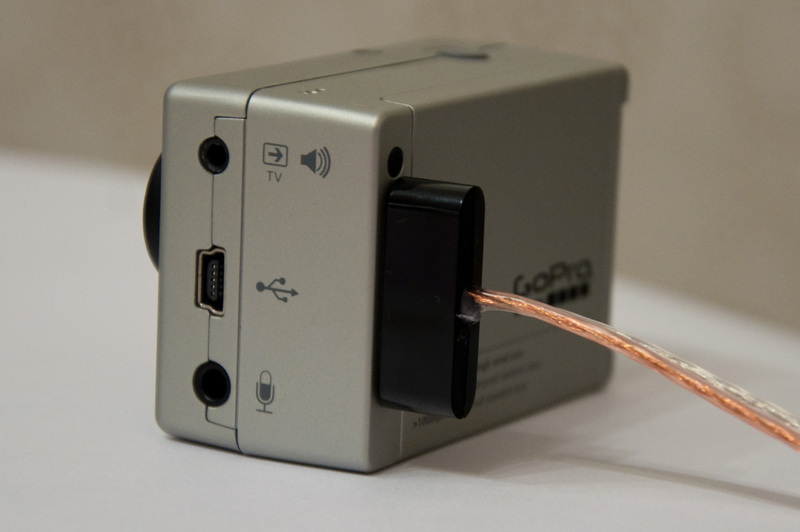

Опубликовано: 23 ноября, 2012 (изменено) Тоесть я так понял что одновременно моно подключить к примеру1 канал - один фотоаппарат и GoPro2 канал - 3 камеры одновременно3 канал - сигнальная ракета или светодиодыВсё правилно только на 1. канале или фотоапарат или ГоПро.ГоПро надо ставить в режим One button mode чтобы он после включения начал записивать или фоткать.Можно включать ГоПро толко когда хорошие кадри для сёмки.Забыл ещо написать что можно включить мониторинг напряжения ЛиПо батареи. Тогда виход силового свитча будет моргать медленно при 3.5Вт на целл и бистро при 3.33Вт. Если подклуцени диоды визуально предупрездаэт о напряжениэ.На 2. посте 2. видео видно все функции кроме строба котории появилса позже. Изменено 23 ноября, 2012 пользователем Kristaps Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах
Опубликовано: 23 ноября, 2012 Супер!Как можно приобрести данный свитчер? Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах
Опубликовано: 23 ноября, 2012 Супер!Как можно приобрести данный свитчер?Я у KIRа бралДля удобства на плату сразу напаял серво хвосты нужной длинны, вмместо контактных реек Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах
Опубликовано: 23 ноября, 2012 Супер!Как можно приобрести данный свитчер?Недели через 2 (пока таможенники обнюхают) должно быть на магазине FPV-Community.ru (информация в 1. посте) Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах
Опубликовано: 26 ноября, 2012 Кирил забронируй мне один.Спасибо. Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах
Опубликовано: 9 декабря, 2012 Кирил мне тоже один потребуеться Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах
Опубликовано: 9 декабря, 2012 А когда-же появятся - мне+1!!! Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах
Опубликовано: 13 мая, 2013 (изменено) Есть, но немного и кончаются стремительно... и всего 3, уже 2 кабеля для вкл/выкл GoPro по управляющему каналу.Кирилл, приветствую!И объясни пожалуйста, почему не дружат свитчеры(например, у меня с bevrc) с некоторыми камерами? Из трех камер показывает только одна. мелкая на хвосте. (ходовая, как у тебя для FPV, и gopro - не показывают! =( пробовал питать свитчер и 5, 6, 3.7 вольта .. один фиг(( Изменено 24 февраля, 2015 пользователем KIR Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах
Опубликовано: 13 мая, 2013 Почему свитчеры с bevrc не дружат не знаю, сам совершенно случайно обнаружил что не со всеми камерами работают. Говорят как то доработать можно, но возиться не охота. По поводу всего остального в личку. Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах
Опубликовано: 6 июня, 2013 Создатель RCCС сделал новый свитчер, подробности тут: http://fpv-community.ru/topic/414-smartfpv-video-switch-novyi-produkt-ot-sozdatelia-rccc/ Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах
Опубликовано: 10 июля, 2013 Всем привет. Вопрос к разработчику чудо-устройства RCCC-свитчер и кабелей для камеры ГоПро. Кабель http://fpv-community.ru/store/product/114-universalnyi-gopro-kabel/Свитчер http://fpv-community.ru/store/product/31-rccc-multisvitcher-3-v-1/ 1. Два одинаковых свитчера ведут себя совершенно по разному. Оба подключались строго по инструкции в соответствии со спецификацией выходов и входов. На входе Pixim на первом канале и ГоПро-1 на втором. ГоПро подключена кабелем http://fpv-community.ru/store/product/114-universalnyi-gopro-kabel/ - сразу и включение через Shutte -канал, и видео через второй вход видео.Одна плата ведет себя полностью адекватно - каналы соответствуют, все переключается и включается/выключается. На второй плате при таком же точно подключении урпавляющие каналы перепутаны (не соответствуют инструкции). Например управляющий канал видео включает стробы вместо камер. В мануале есть раздел конфигурации платы (замкнуть перемычку/подать питание/подключить.....) у меня PWM сигнал. Я так понял, что этот пункт конфигурирования относится к переключению режимов включения камеры и контролю питания. Возможно перепутанные каналы у меня связаны с этим конфигурированием ? Но изначально я туда не лазил и опять же одна плата работает совершенно нормально, вторая с перепутанными входами/выходами. Премник/передатчик один и тот же. Вопрос куда копать... ?? 2. Кабель - чудо, очень удобно. Но что же Вы так обделили ГоПро-3 (блэк) ??? Она только включается, а выключить - НЕТ ? Может уже есть прошивка новая для RCCC, или может камеру как то перепрошивать надо ? Перепрошиваться как то можно на RCCC и какая прошивка последняя (описание). 3. Мне бы в почту/личку разработчика стукнуться для поговорить. Заранее спасибо и надеюсь на ответы. Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах
