Mini DC-DC конвертор понижающий LM2596s

1 post in this topic

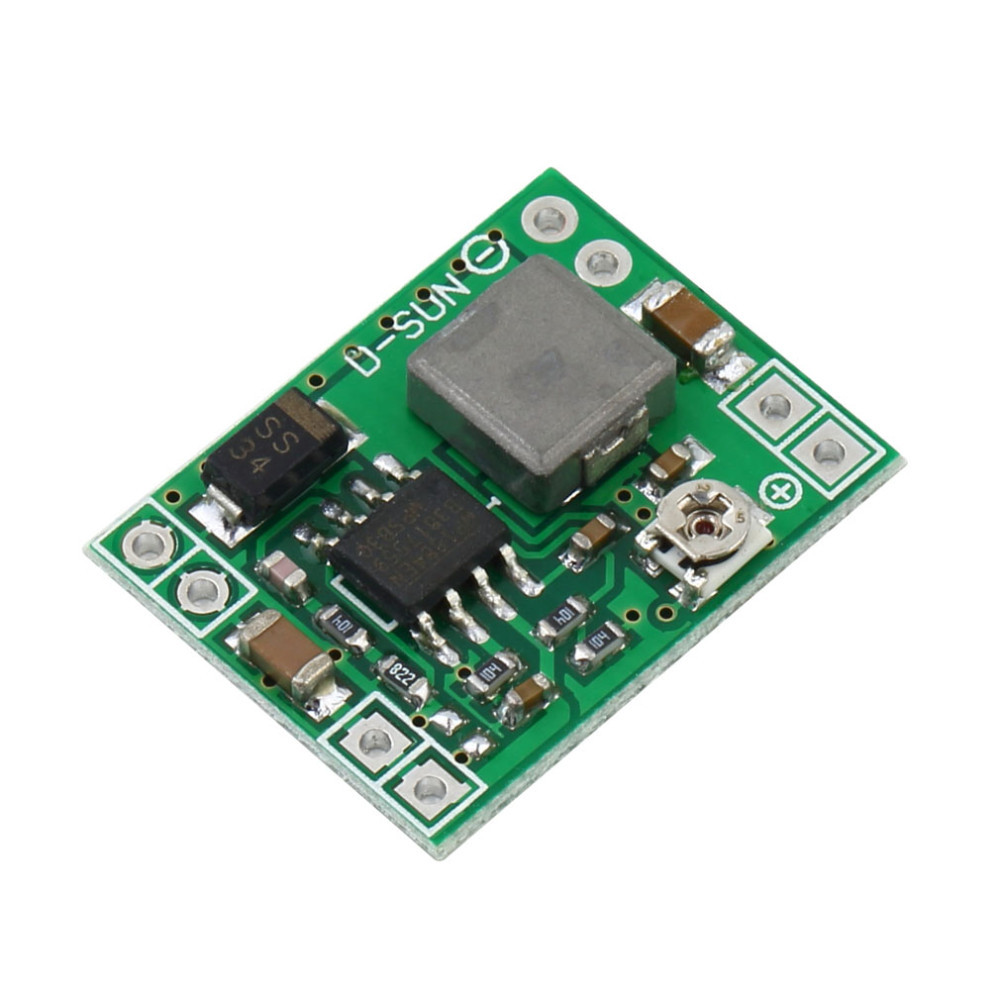

Этот Mini DC-DC конвертер предназначен для понижения и стабилизации выходного напряжения. В частности он пригодится для питания видео передатчиков и камер 5-12V на сверхлегких носителях, если используется аккумулятор большего напряжения.
UT8hI3MXbXcXXagOFbX2.jpg.21511d25aaadb9a
Особенностью данного Mini DC-DC конвертера является сверхмалые размеры и вес (всего 1 грамм!). Он подойдет для стабилизации напряжения на сверхмалых FPV носителях (например Drone Race квадрокоптерах), где габариты и масса являются важными факторами.



Что нужно знать при использовании конвертеров:

  • Применение дешевых DC-DC конвертеров иногда ухудшает качество изображения, т.к. на выходе они дают наводки и шумы. Поэтому в цепочке после них обычно ставят ферритовые кольца и/или LC фильтры.
  • Если вы хотите использовать DC-DC конвертер и выводить на OSD напряжение для оценки уровня запаса энергии, то снимайте показания в цепочке ДО конвертера, иначе оно у вас будет постоянным.
  • DC-DC конвертеры нельзя использовать для выравнивания напряжения для работы ходового мотора! Одни имеют ограничение по максимальной токоотдаче!


Спецификации:

  • Входное напряжение 4.5-28V
  • Выходное напряжение 0.8-20V
  • Максимальная токоотдача: 3A
  • Пульсация на выходе: 30mV
  • Размеры: 22x17x4mm
  • Вес всего: 1гр
