OSD и автопилот Eagle Tree Vector

[KIR 1536]

- ведущий американский производитель систем автопилотирования

Новейшая разработка автопилота и OSD популярнейшего и любимого в России производителя Eagle Tree (США). Комплексное решение, которое работает как на коптерах, так и на самолетах!

Особенности:

• Графическая цветная OSD, полностью настраиваемая на вкус пилота
• 2-в-1 поддержка не только самолетов и летающих крыльев, но и мультироторных систем с различными GPS режимами, в т.ч. RTH
• Простая и понятная настройку "из коробки"
• Поддержка PCM, SPPM и S.BUS (владельцы FUTABA тоже могут подключиться к системе всего одним проводом
• Традиционная поддержка широкого спектра внешних датчиков
• Возможность работы системы БЕЗ камеры
• Теперь в системе меньше проводов: подключение и развязка будет проще
• Датчик тока со встроенным DC-DC на 12V и 5V и фильтрами от наводок (дистрибьютор питания), поддержка до 6S батарей включительно
• Теперь бародатчик, IMU и магнитометр входят в базовый комплект и встроенны
• Поддержка четырех типов RSSI: Аналоговый (буферизированный вход), PCM, Spektrum FlightLog, SPPM
• Простое и быстрое управление: Vector использует "жесты" переключателей и стики аппы для навигации по меню. Все параметры OSD могут быть изменены через экранное меню
• Постоянное совершенствование ПО, появление новых "фич", например технологиии SkyGates для тренировки Drone Race!

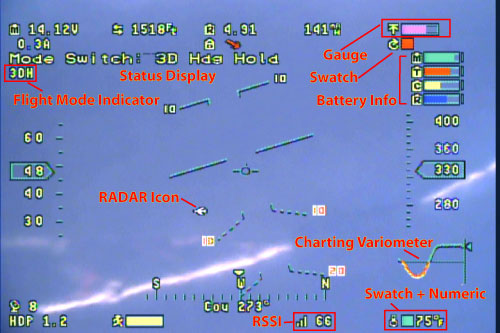

Это первая OSD с возможностью настройки цветных показаний на экране! Можно настроить несколько экранов и переключаться между ними щелчком переключателя. Почти все параметры OSD могут быть отображены тремя способами:



• Числовой. С программируемыми цветными и моргающими уведомлениями.
• Шкала. Также с программируемыми диапазонами для цветовых уведомлений.
• Swatch. Цветной квадратик, меняющий цвет по запрограммированным событиям.

Расширенные полетные режимы:

• 2D: выравнивание самолета или мультикоптера с или без удержания высоты и направления.
• 3D: режим 3D с опциональным удержанием направления, для пилотажа. Помогает в таких режимах, как полет "на ноже" или в инверте или для флипов на коперах (только для экспертов smile.gif ). Все ПИДы, естественно, настраиваются.

Также поддерживаются GPS режимы:

• Возврат на базу (RTH): Работает и для самолетов и для коптеров. Настройки не нужны, либо минимальны.
• Виртуальный забор (geofence): позволяет ограничить максимальное удаление от дома и максимальную высоту модели.
• Loiter: коптеры удерживают текущую позицию по бародатчику и GPS, а самолеты кружат вокруг заданной точки.
• Cartesian: режим для коптеров, аналог SimpleMode.

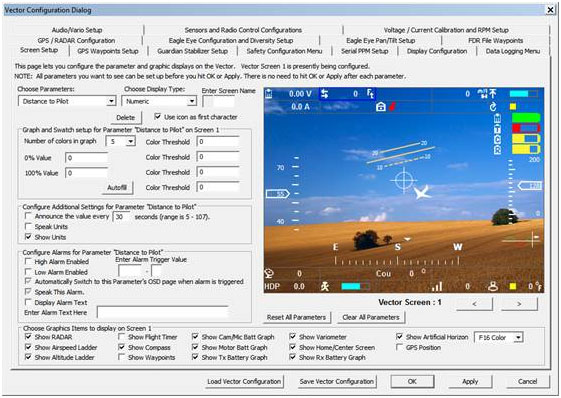

Традиционно богатые настройки всего и вся...

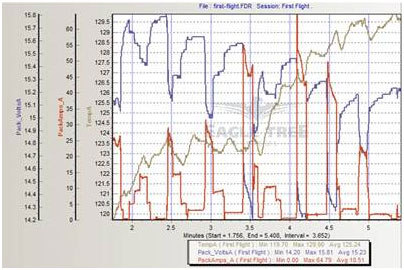

Традиционно крутейшее логгирование:

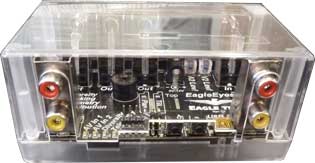

Поддержка наземной станции Eagle Eyes:


Комплектация и спецификации:

• Дистрибьютор питания с датчиком тока - 140A
• GPS с магнитометром (вместе с крепежом для установки на антенны GPS на коптеры): 13гр
• Блок автопилота и OSD (со встроенным IMU и бародатчиком): 65x33x14мм, 21гр
